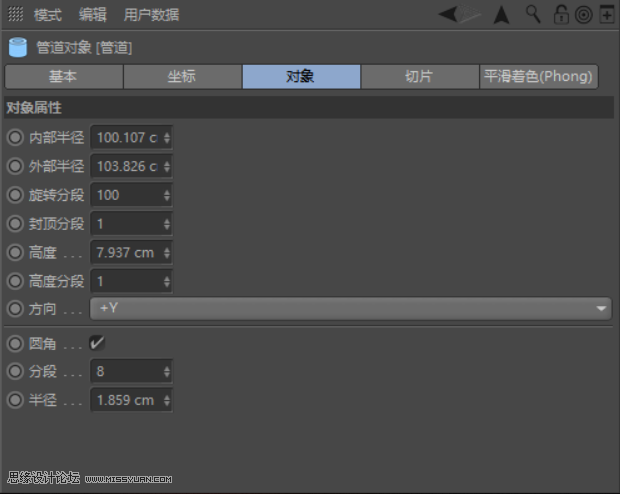

2.在右下角的管道窗口中，調整內部半徑、外部半徑、高度。同時勾選“圓角”。

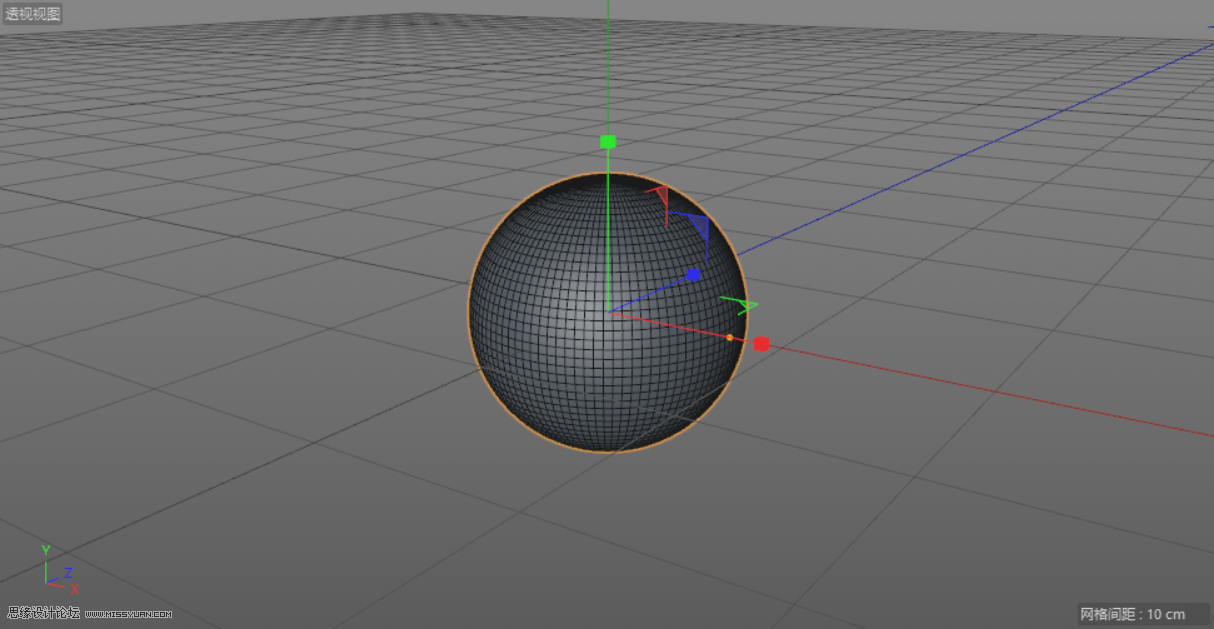

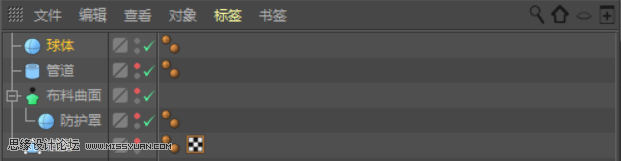

3.暫時關閉所有的圖層，在透視模式下，新建一個“球體”。

4.在右下角的球體對象窗口中，將分段修改為“100”。

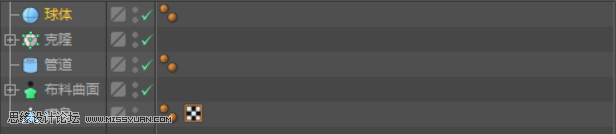

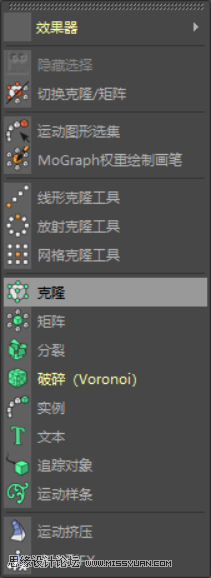

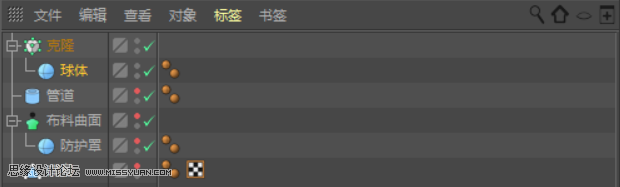

5.添加一個“克隆”效果器。將“球體”拖曳至“克隆”內，使其成為“克隆”的子集。

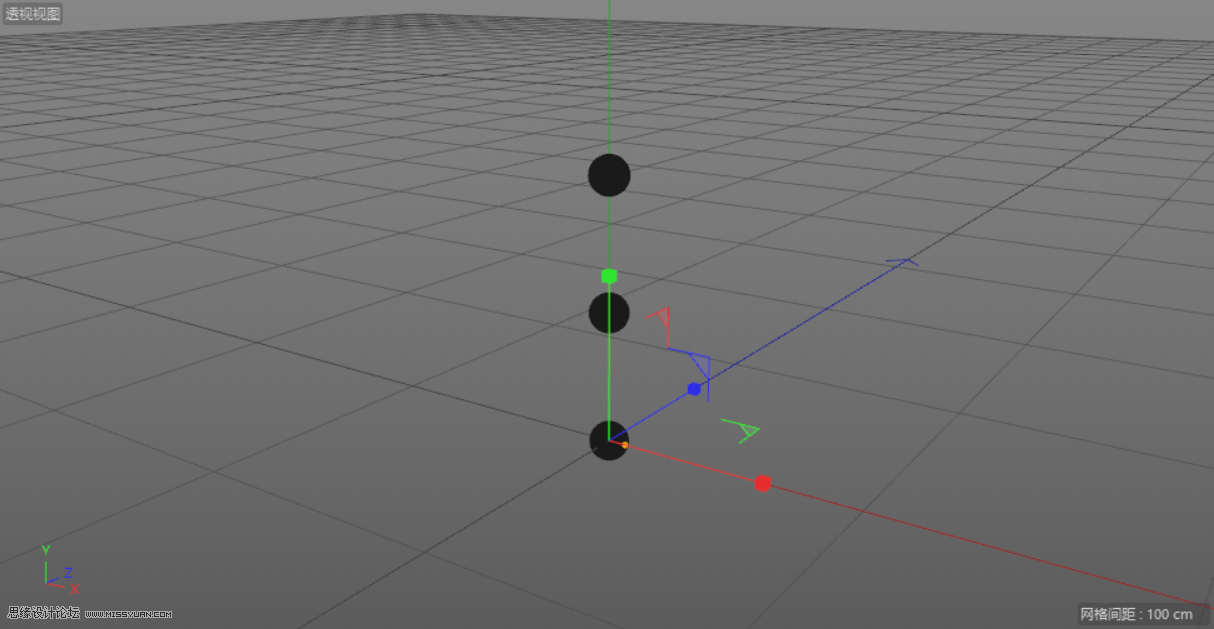

Tips：透視圖效果如下圖所示。

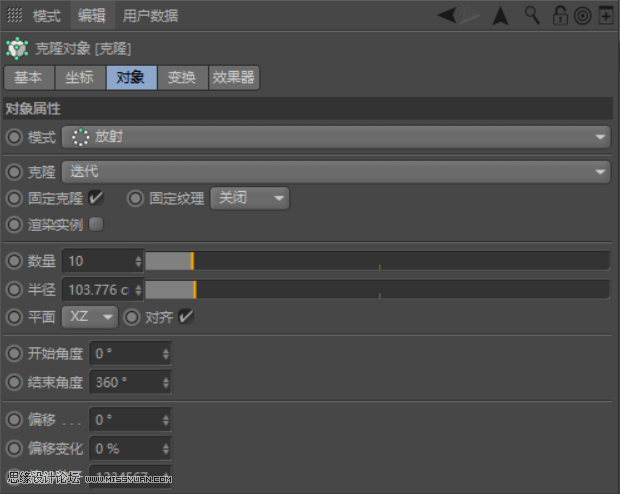

6.在右下角的克隆對象窗口中，將模式修改為“放射”，數量修改為“10”，平面修改為“XZ”。

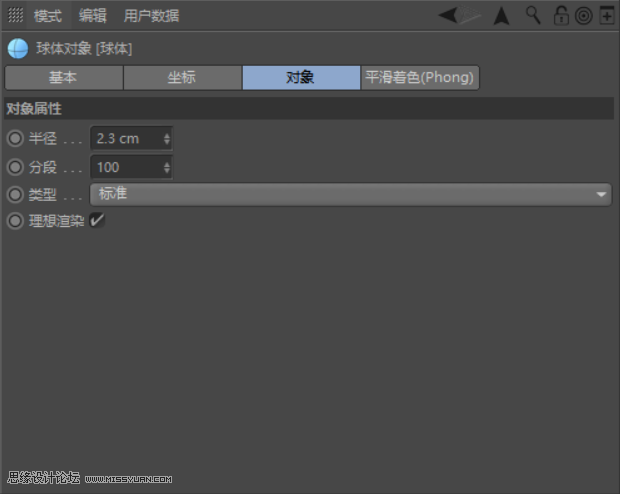

7.選中“球體”對象，在右下角的球體對象窗口中，將半徑修改為“2.3”。

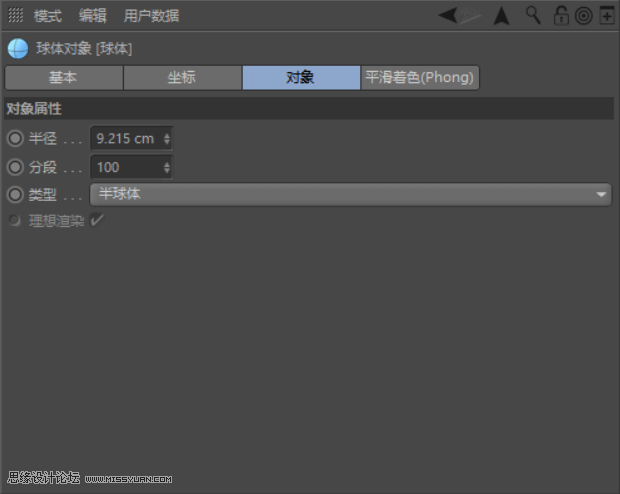

8.新建一個“球體”。在右下角的球體對象窗口中將半徑修改為“9.215”，同時將類型修改為“半球體”。

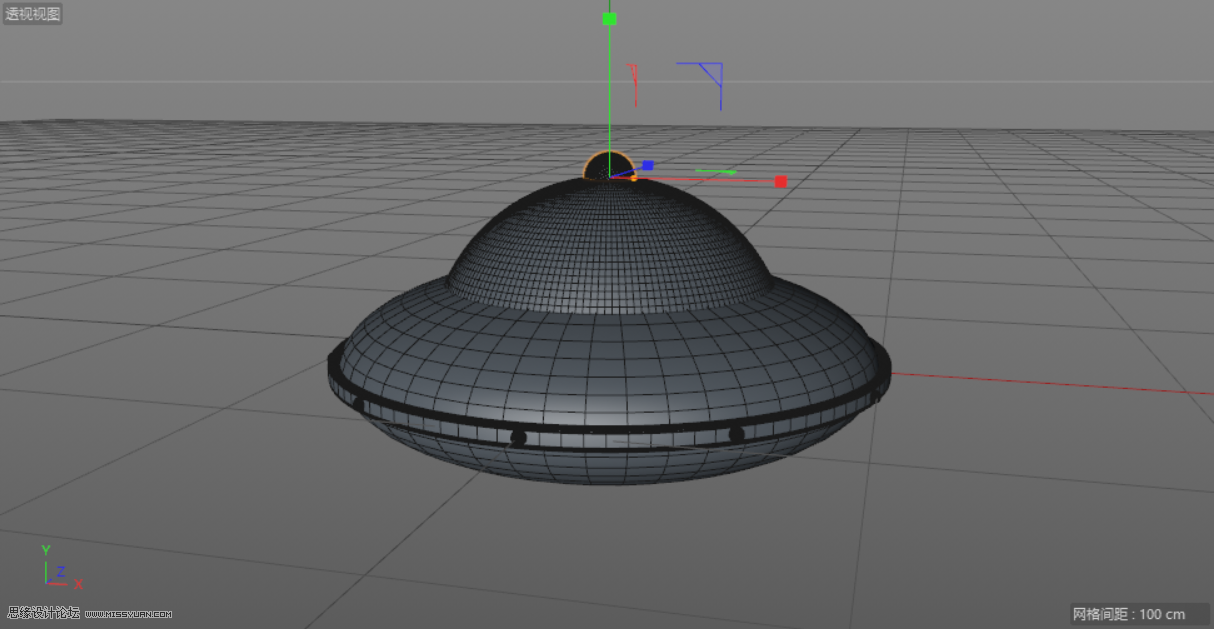

Tips：透視圖效果如下圖所示。

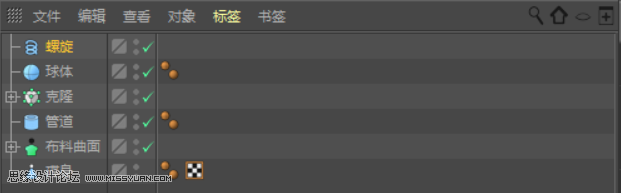

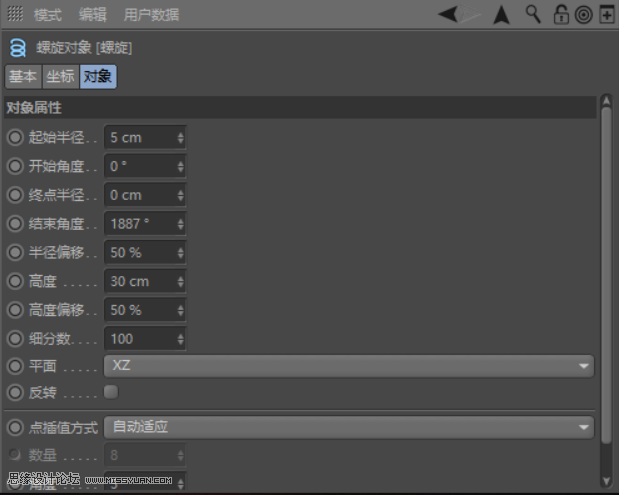

9.新建一個“螺旋”，在右下角的螺旋對象窗口中，將起始半徑修改為“5 ”，開始角度修改為“0°”，終點半徑修改為“0”，結束角度修改為“1887°”，高度修改為“30”，平面修改為“XZ”。

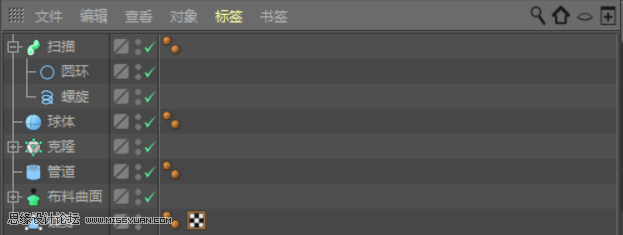

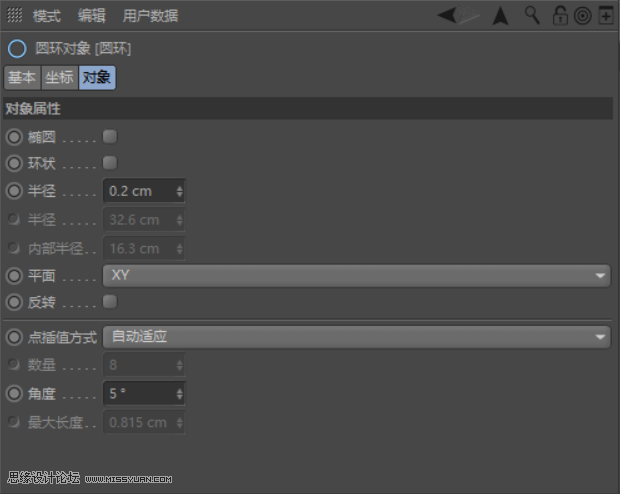

10.新建一個“圓環”，將半徑修改為“0.2”，然后新建一個“掃描”，將“螺旋”和“圓環”拖曳至“掃描”內，使其成為“掃描”的子集。
