CAD高清輸出已不是新鮮事，相信很多人都知道。相信也有一部分人，不想麻煩直接交給其他人處理，做平面的朋友這個一定要會。工作中多多少少會用到，重在分享，方法多樣，我只會這一種，如果有更簡單的方法，歡迎指教。

CAD有自帶的輸出JPG的命令，但不夠清晰無法滿足印刷需求。可以導出很大分辨率的圖但是文字多半看不清。本教程以CAD2006為例，導出的圖將會是黑白的(當然也可以彩色)。

第一步："文件"——"繪圖儀管理器" 將彈出如下圖文件夾

第二步：雙擊"添加繪圖儀向導"

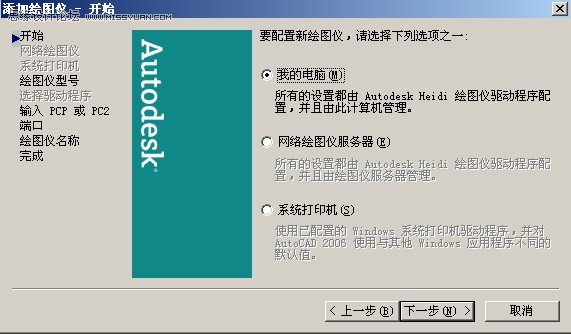

不用想了,點"下一步"

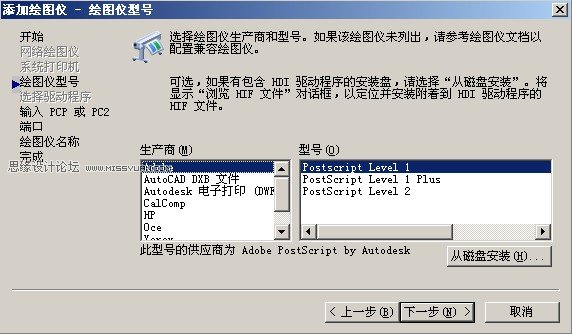

"下一步"

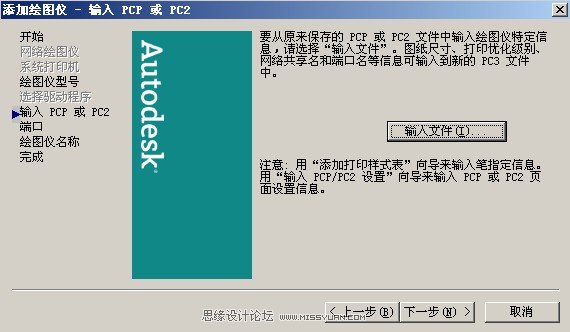

"下一步"

"下一步"

選中"⊙打印到文件" (因為是用虛擬打印機輸出,打印的時候是彈出保存文件的對話框,所以叫打印到文件)

接著點"下一步"

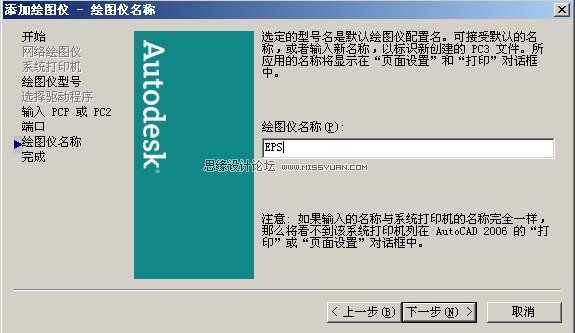

給繪圖儀取個名字.點"下一步"

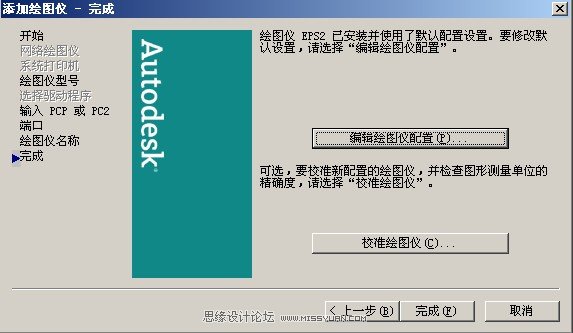

點"編輯繪圖儀配置" 彈出如下框

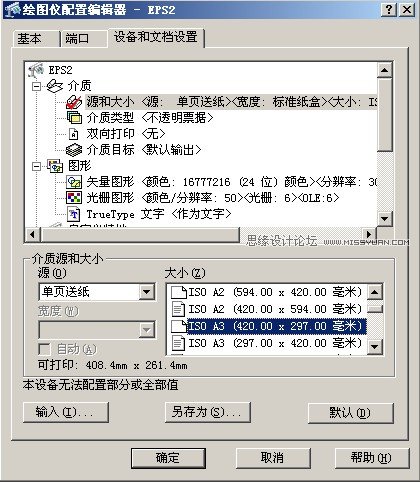

選中"源和大小" 在下方選擇你要輸出文件 的大小 ,這里選擇 "ISO A3"

接下來選擇"矢量圖形" 和"TrueType 文字"

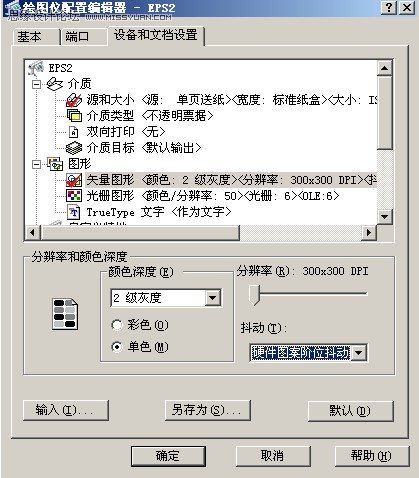

"矢量圖形"對話框, 選單色就是黑白色的,這里還可以設置 分辨率 這里默認 300DPI,抖動不用管,默認就好.

"光柵圖形"是設置輸出JPG格式的選項,這里不作詳細介紹.因為并不能輸出高清JPG.

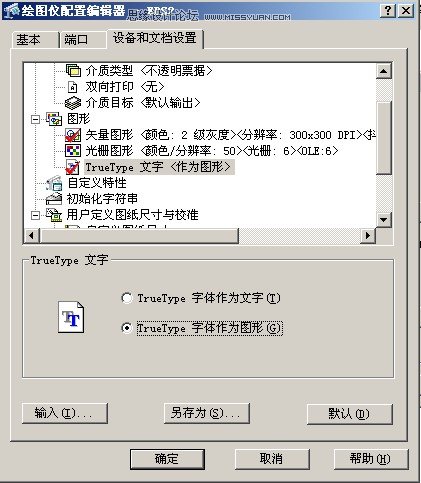

"TrueType 文字" 對話框,選"TrueType 字體作為圖形",這樣輸出文字就不會錯位,重疊在一起了.

好了,點確定(其它選項不是很重要),再點完成.

配置完成后,會多出一個EPS的繪圖儀.配置完成,進入CAD出圖

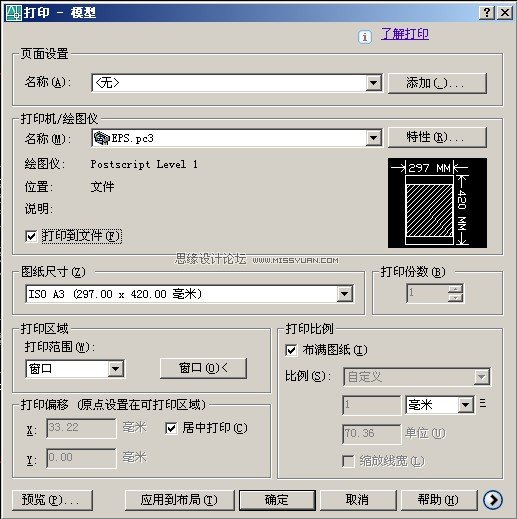

ctrl+p 打印 對話框選項如下圖(如果之前沒有配置打印,會彈出一個對話框警告,別管他,點確定).

名稱:選擇剛剛命名的繪圖儀"EPS.PC3" —— 勾選"打印到文件" ——選擇“圖紙尺寸”——然后打印范圍選擇“窗口”模式，再點窗口，框選你要輸出的部分。點“確定”——彈出保存對話框，選擇要保存的路徑 OK。

輸出的是EPS，你可以直接用AI，CDR，PS打開。PS 用”置入“這樣進去的EPS文件是”智能矢量對象“，可以自由縮放，不會模糊，剩下的大家可以搞定了。
