4.AdvancedSkeleton骨骼插件的使用

圖07

　　這次的角色綁定，我選擇的是AdvancedSkeleton骨骼插件進行。AdvancedSkeleton是Maya中一個著名的骨骼綁定插件，相對于FBIK系統，它提供了更為人性化的控制器操作，而且重要的是，它是免費的。目前最新的版本號是3.7，除了基本的兩足，六足（蟲類），四足骨架的綁定，插件還提供了蒙皮封套和表情綁定的功能。

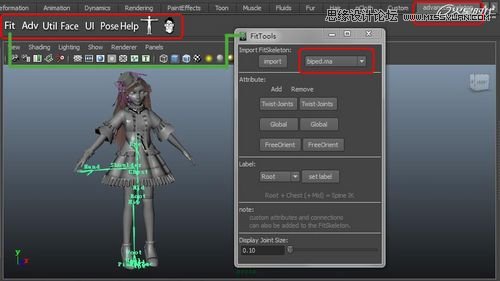

　　1.安裝插件后，在Maya2011的工具架中，找到advancedSkeleton的工具欄，點擊Fit按鈕，彈出骨架選擇。

　　biped.ma：兩足角色骨架，包含眼睛和關節扭曲細節的設定，適合較為寫實復雜的角色（人類，猴子，猩猩，松鼠）。

　　biped_simple.ma：簡易兩足骨架，沒有眼部控制器，適合于兩足卡通角色。

　　bug.ma：六足蟲類骨架（螞蟻，甲蟲，蝗蟲，螳螂等）。

　　quadruped.ma：四足類骨架，適用于常見的四足動物（狗，貓，牛，馬，羊）。

　　這里我選擇biped.ma，然后點擊import按鈕導入兩足類的半邊骨架。

圖08

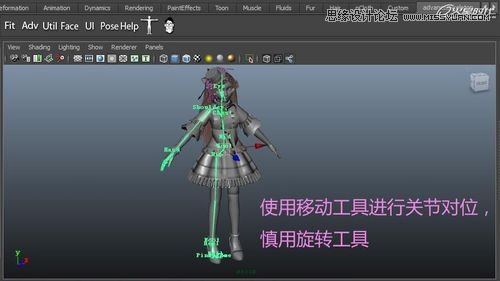

　　2.通過調節關節的位置，讓骨架匹配角色的外形。

圖09

　　使用了locator定位器的部位，插件會自動調節控制器的朝向，因此我們不用去變更關節的朝向（jointOrient），手臂的根關節可以進行旋轉對位；但是，手指的關節控制器則依賴于關節的朝向，因此，在改變手指部位關節時，要注意將關節的旋轉數值歸零，并調整好關節朝向。

　　方法

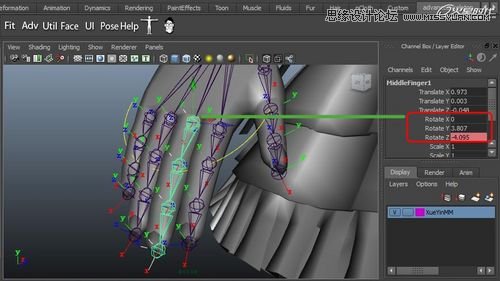

　　（1）選擇每個手指關節，將通道欄中的Rotate數值全部設為0，通過移動來完成關節的定位。

圖10

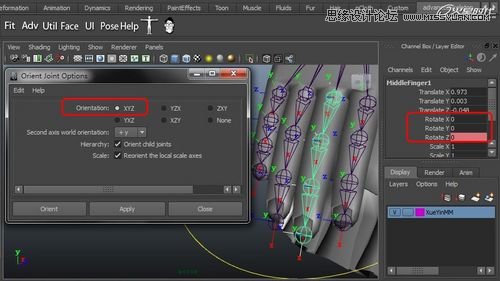

　　（2）選擇手指的高層及關節，執行Skeleton-Orient Joint命令，Orientation選擇XYZ。

圖11

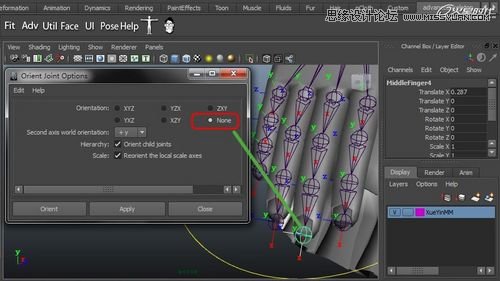

　　（3）選擇手指最末端的關節，執行Skeleton->OrientJoint命令，Orientation選擇None。

　　注意，黃色弧線的曲線由于預設了驅動關鍵幀，因此在生成骨骼控制系統前，不要調節這個曲線上的屬性觀 看動畫，因為它會改變你好不容易設置好的關節位置。你可以通過縮放手柄改變弧線的大小和位置，但是最好不要去改變它的自定義屬性數值。

圖12

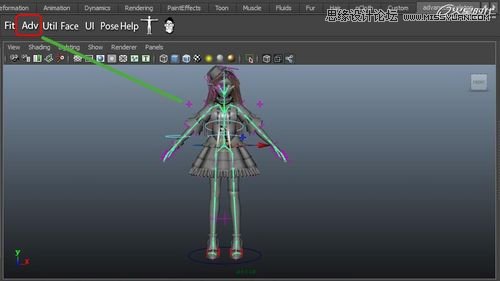

　　3.選擇骨架的根關節（髖部關節），然后點擊advancedSkeleton的工具欄的Adv按鈕，完成骨架的鏡像以及控制器的生成。

　　如果想增加一些額外的關節，應該在執行Adv按鈕功能后再進行，否則插件執行會出現問題。

圖13
