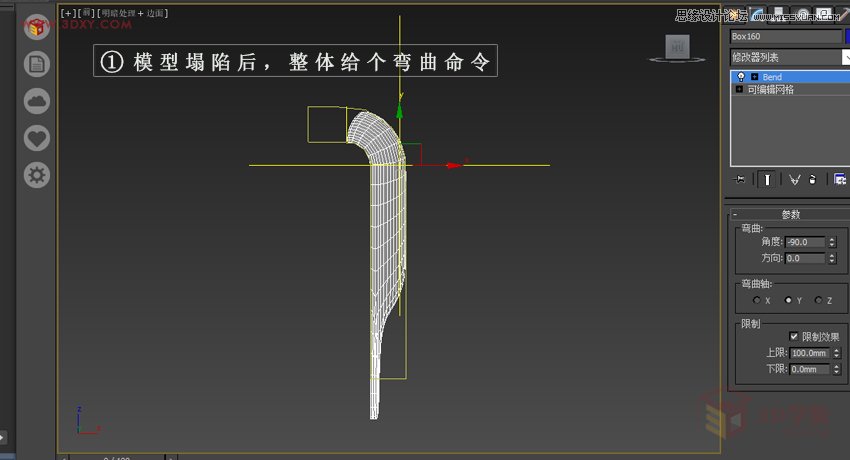

第七步，將模型塌陷后，整體給個彎曲命令。參數如圖：

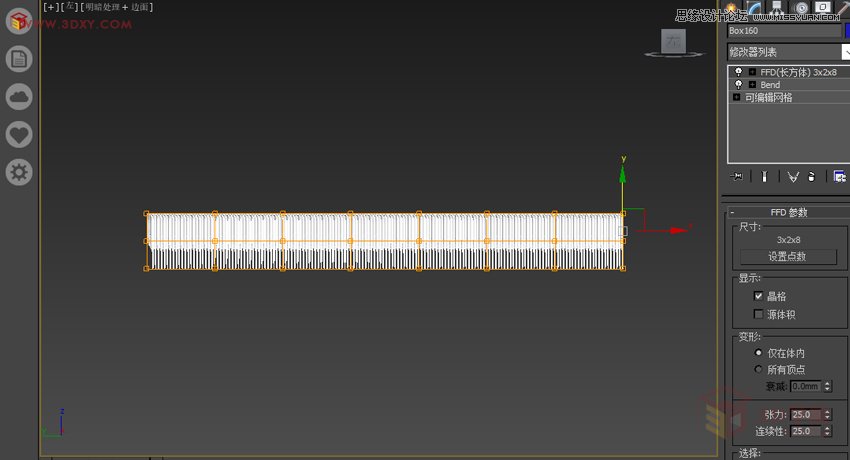

第八步，添加FFDBox，根據要求添加設置點數。

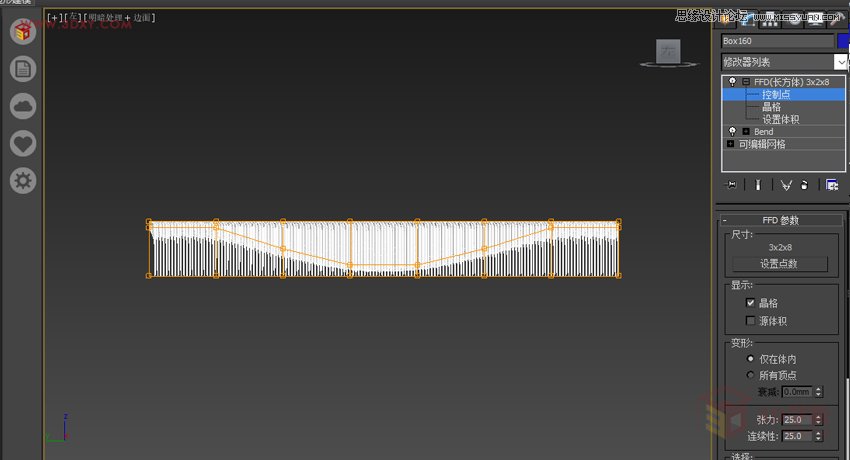

調整節點變化，如圖：

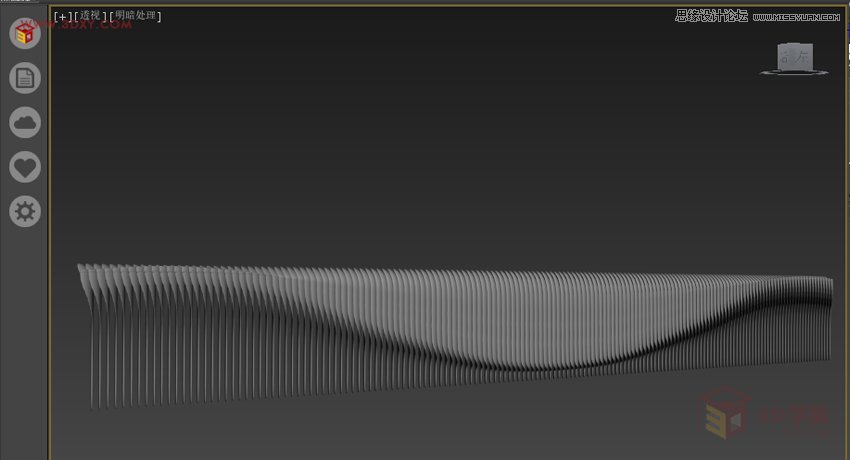

透視圖查看

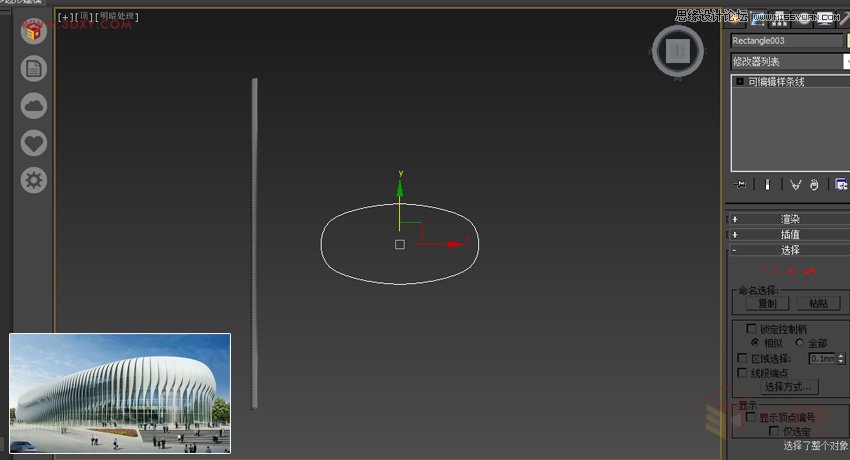

第九步，在頂視圖中繪制圖形。如圖：

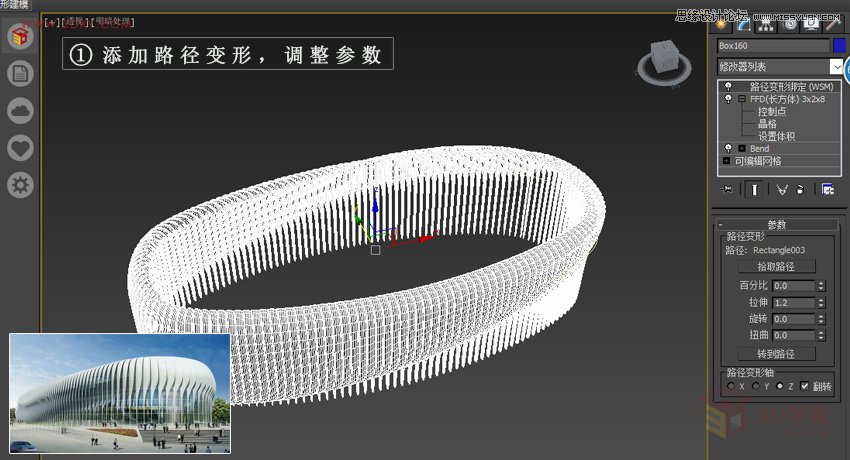

第十步，模型添加路徑變形。拾取剛才所畫的樣條線,然后點擊轉到路徑，調整相應參數如圖：

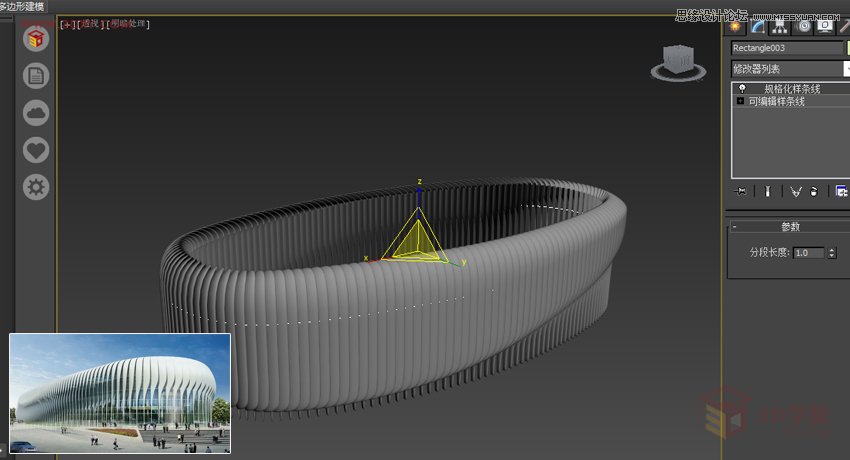

第十一步，給養條線添加“格式化樣條線”命令，調整模型在線上的位置。

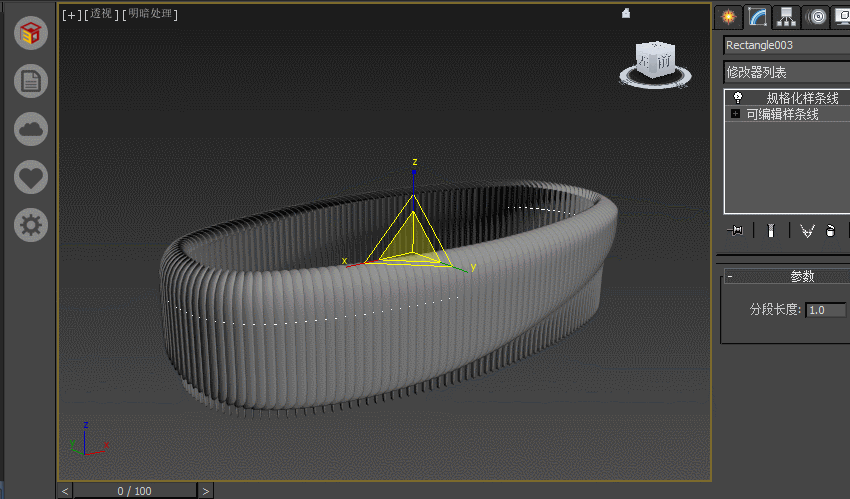

基本外立面形態完成，看下效果。

更加細致需要初期的慢慢調整形態，簡單與大家介紹了建類似模型的思路，希望能對你有所幫助。思路很簡單，如果有人在群里問的話，基本應該是四個字就能明白類似模型思路“路徑變形”。包括“輪胎、螺母、鏤空花瓶等等……”建模思路都是如此，練習著來做幾個你聯想到的吧。
