AutoCAD教程:倒角,面拉升,陣列詳解

文章來源于 中國教程網論壇,感謝作者 shaonx 給我們帶來經精彩的文章!
設計教程/設計教程/AutoCAD教程2010-07-08
本例為AutoCAD三維建模系列教程,在本CAD三維建模教程中我們將學習在實體上作環形倒角、實體面的拉升、二維命令“陣列”中矩形陣列、環形陣列的運用,希望能給對AutoCAD三維制作感興趣的朋友帶來幫助。

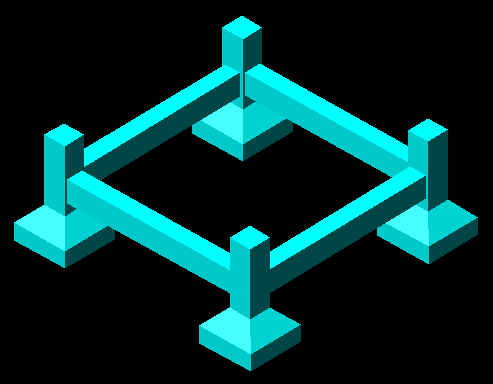

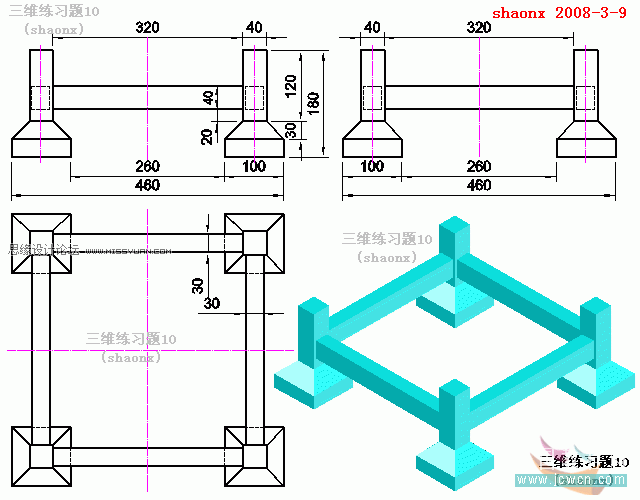

【AutoCAD三維建模 10 】—倒角、面拉升、陣列

AutoCAD教程:倒角,面拉升,陣列詳解

AutoCAD教程:倒角,面拉升,陣列詳解

本題主要是介紹:
1、在實體上作環形倒角。
2、實體面的拉升。
3、二維命令“陣列”中矩形陣列、環形陣列的運用。

下面,是本習題的詳細繪圖步驟講解,最后面是繪圖步驟講解的Flash動畫演示:

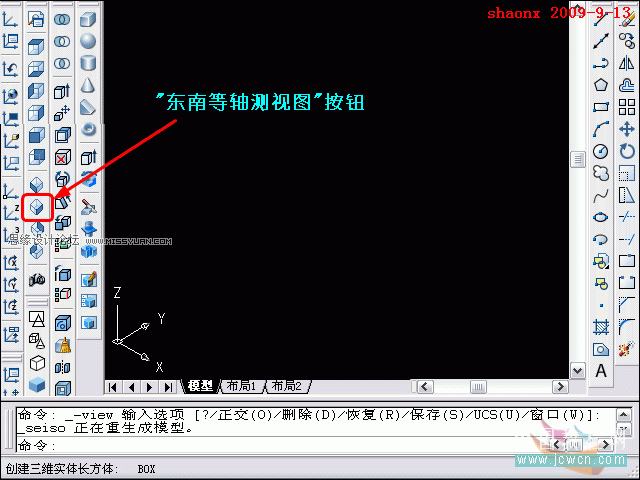

1、打開CAD,點擊“東南等軸測視圖”按鈕,進入到東南視圖界面。

AutoCAD教程:倒角,面拉升,陣列詳解

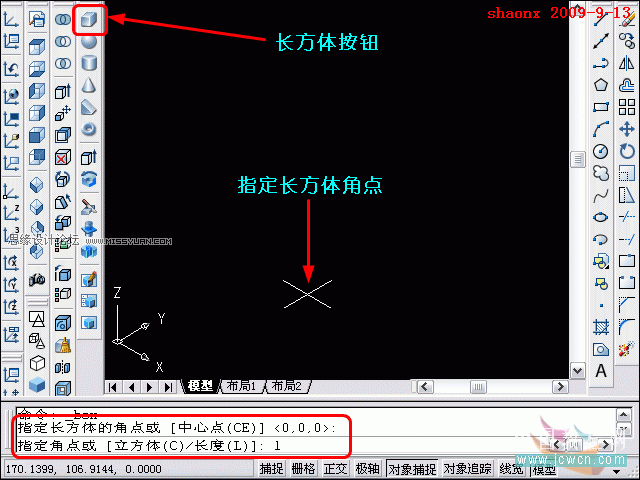

2、在東南視圖的界面里,點擊“長方體”按鈕,在界面里指定長方體的一個角點后,再輸入“L”,說明要畫的是長方體,而非立方體。

AutoCAD教程:倒角,面拉升,陣列詳解

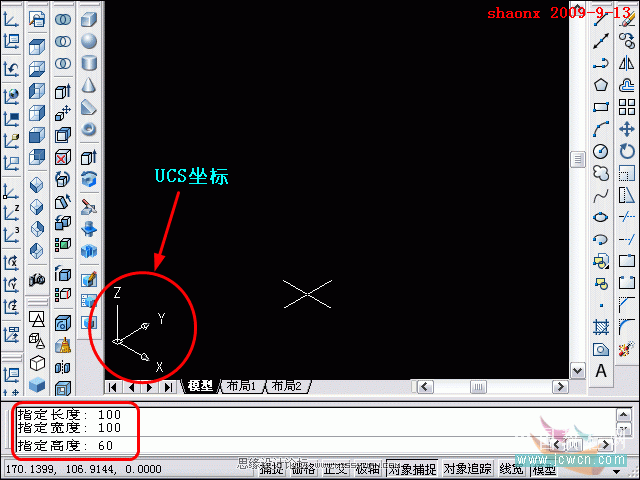

3、接著,在命令行里輸入“長寬高”的數值,這在前面已講過,“長寬高”對應的是UCS坐標的“XYZ”軸。

AutoCAD教程:倒角,面拉升,陣列詳解

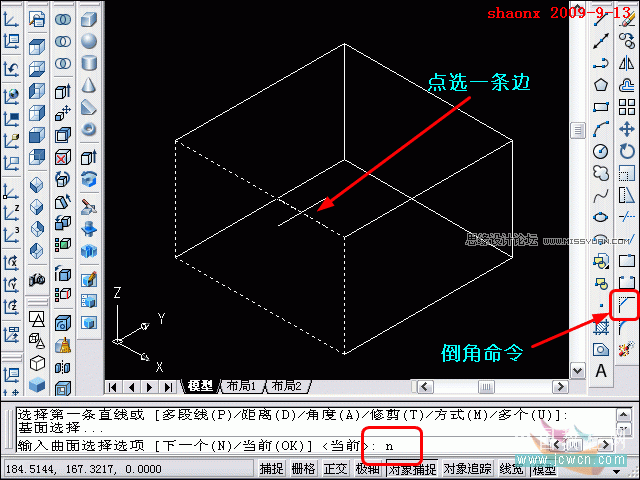

4、畫好的長方體如下圖。接著,做倒角,點擊“倒角”按鈕,點選頂面的一條邊線,出現了如下圖的情況,選中了邊上的面,不是需要選擇的頂面,再輸入“N”,選擇下一個。

AutoCAD教程:倒角,面拉升,陣列詳解

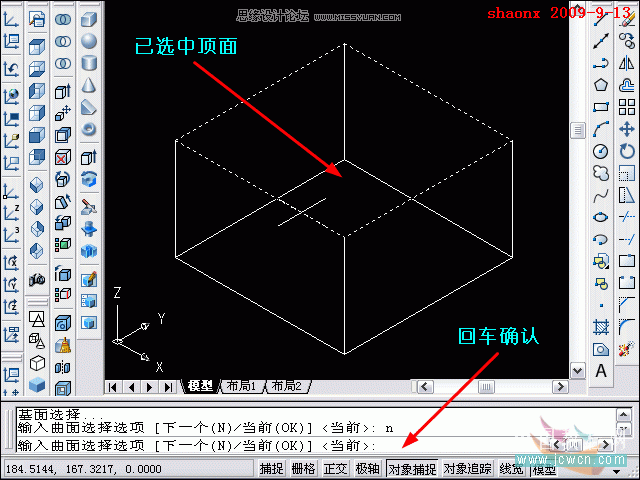

5、輸入“N”并回車后,界面中出現了選中頂面的期望結果,這時,不再需要再選擇,就直接回車確認。

AutoCAD教程:倒角,面拉升,陣列詳解

6、下面的操作就是輸入倒角的距離,基面的倒角距離,就是頂面的倒角距離,其他面的倒角距離,就是側面的倒角距離。

AutoCAD教程:倒角,面拉升,陣列詳解
