這篇教程中將講解AutoCAD中的輔助繪圖命令。

教程思路

1.輔助繪圖

2.坐標系統

一.輔助繪圖

1.柵格顯示

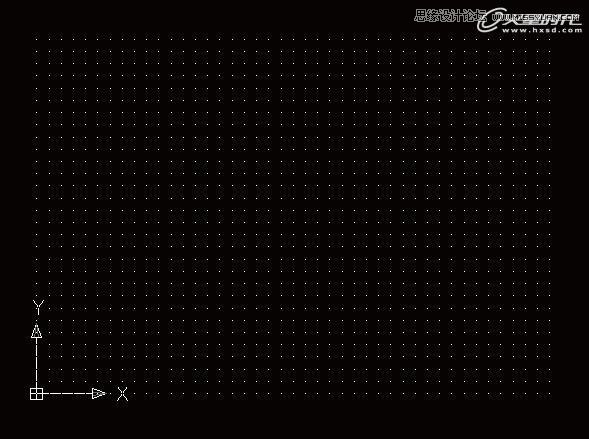

柵格的快捷鍵是F7，按下F7鍵后視圖的顯示如圖1所示。

圖1 柵格顯示

在AutoCAD當中，柵格的作用相當于定義了一張圖紙的邊界大小，雖然默認狀態下，圖形的繪制并不局限在柵格內。

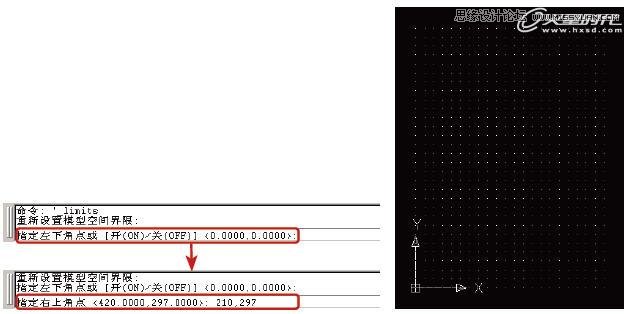

柵格的尺寸大小可以通過執行菜單[格式]|[圖形界限]命令進行重新定義。執行命令后，在命令窗口中會顯示[指定左下角點]的提示，提示右側為當前柵格的起點參數，即當前柵格左下角為[0.0000，0.0000]點。然后按[回車]鍵，命令窗口中會顯示[指定右上角點]的提示，可以看到當前柵格右上角點的坐標參數為[420.0000，297.0000]，這是默認的柵格參數，

即[X,Y]軸的數值，相當于一張A3紙的大小。如果要重新定義，那么在命令窗口中輸入新的坐標參數，如[210，297]，然后按[回車]鍵，此時便得到了一個相當于A4紙大小的柵格，如圖2所示。

圖2 重新定義柵格尺寸

既然說柵格相當于定義為一張圖紙，那么正常來說圖畫是無法在畫在畫紙以外的，因此AutoCAD中也有指定繪制范圍的命令。

執行菜單[格式]|[圖形界限]命令，命令窗口中提示“指定左下角點或[開(ON)/關(OFF)]”，注意這其中的[開(ON)/關(OFF)]就是打開/關閉繪制范圍

的意思，輸入[on]命令，那么當前只能將圖形繪制在柵格以內;輸入[off]命令，則圖形的繪制不受柵格范圍限制。

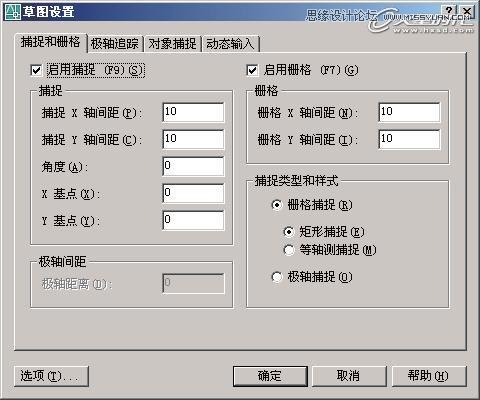

在狀態欄上右鍵，在彈出的快捷菜單中選擇[設置]命令，可以打開[草圖設置]對話框，在[捕捉和柵格]選項卡中的[柵格]屬性組中可以設置柵格X/Y軸間距，如圖3所示。

圖3 設置柵格軸間距
