第四步，創建門窗曲面

用pling命令，在4號墻體的窗洞口的下緣上，畫一條1200+1500mm的直角折線（如附圖6青色線所示），又在左門柱門洞口下緣畫一條800mm長的直線。隨著激活折線和直線后，修改線的屬性厚度為2100，這就生成了轉角窗和左柱門的曲面，為門、窗貼圖提供了條件。

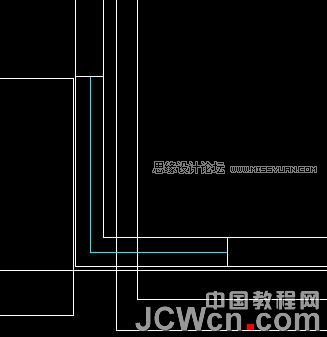

附圖6：轉角窗平面圖

經過這樣這些操作形成的三維圖如附圖7和附圖8所示。

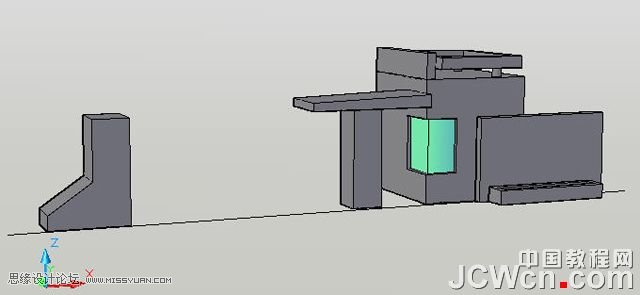

附圖7：西南向軸測圖

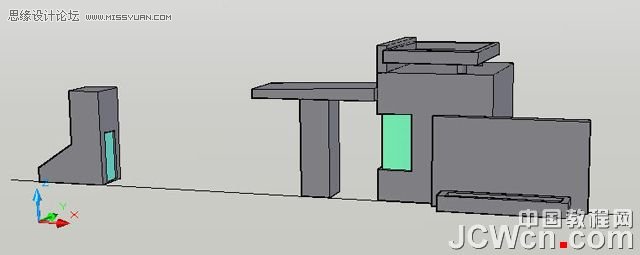

附圖8：東南向軸測圖

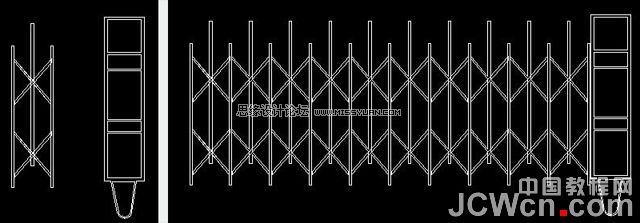

第五步，繪制自動收縮的欄桿門下面附圖9左是一節欄桿和欄桿柱的立面圖

將其拉伸25mm厚，對那欄桿“陣列”10節后，與欄桿柱組合起來并創建為塊，就形成附圖9右圖所示。
附圖9：欄桿里面圖

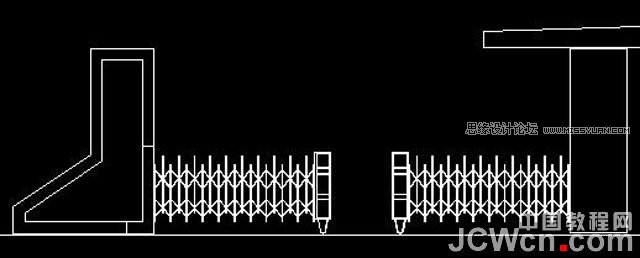

接著移動該塊到大門左邊柱旁后，用“鏡像”mirror命令將欄桿對稱布置于緊接的兩門柱，如附圖10所示。
附圖10：大門布置圖

第六步，繪制獨立墻屏上的文字

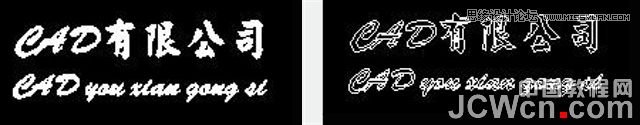

在“文字樣式”中選擇一種ttf字體（這里為書法家字體），書寫到墻上，如附圖11左圖所示，接著擊ET擴展工具的“分解成線”命令txtexp把書寫體字分解成空心字，再將所有分解線條創建為“面域”，再拉伸為立體字，詳附圖11右圖所示。

附圖11：書寫文字與制作的立體文字

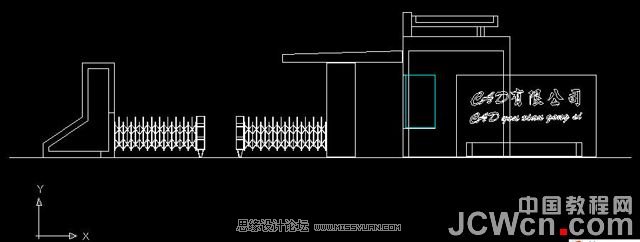

放縮到整體的立面圖如附圖12所示
附圖12：建模完工的大門立面圖

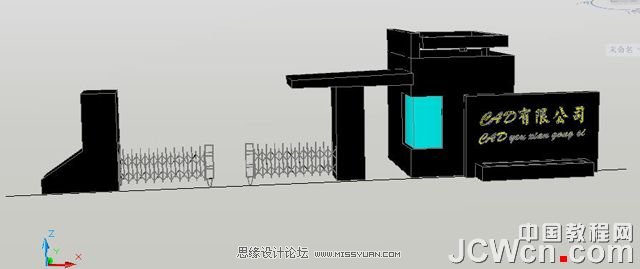

轉換為西南軸測圖，就可見到三維的真實視圖了（如附圖13所示）。
附圖13：建模完工的大門立體圖

第七步，渲染過程

1、創建相機設定透視圖

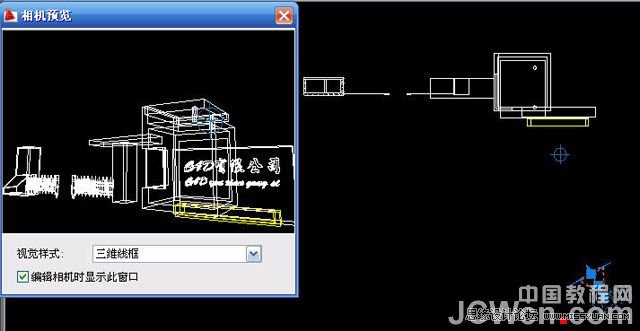

本圖創建的相機在平面圖的右下角位置（詳附圖14右下角），相機高度2200mm，目標2500，焦距36，視野53，設好后可見到圖左標有“相機預覽”的透視圖效果。
附圖14：相機位置及相機透視預覽圖
