【AutoCAD三維建模13 】—三維旋轉、實體移動

本題主要是介紹：
1、三維實體分幾部繪制。
2、三維旋轉命令的應用。
3、實體繪制后的移動、并集、差集。

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

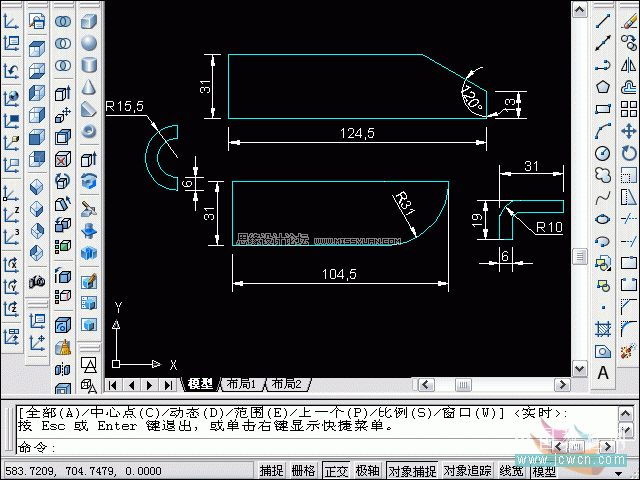

1、參照題目三視圖中的尺寸，畫好如下圖所示的四部分圖形，并做成四個面域。

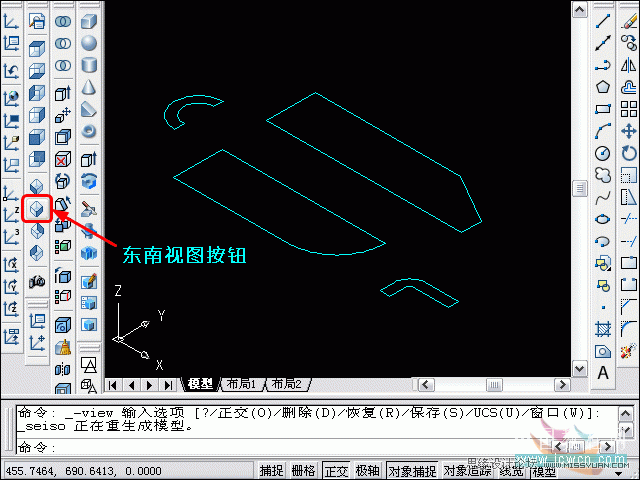

2、平面圖形畫好后，點擊“東南等軸測視圖”按鈕，將界面轉到東南視圖。

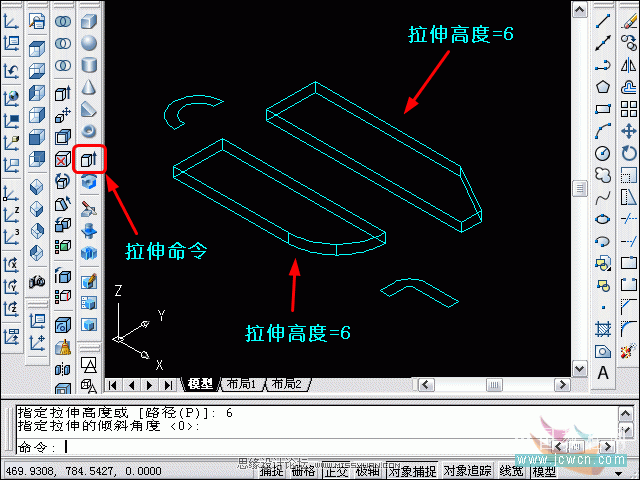

3、用二維轉三維的“拉伸”命令，先將兩塊大的面域拉伸成三維實體，拉升高度為6，傾斜度為0。
