【AutoCAD三維建模 08】—拉升、倒角、圓角

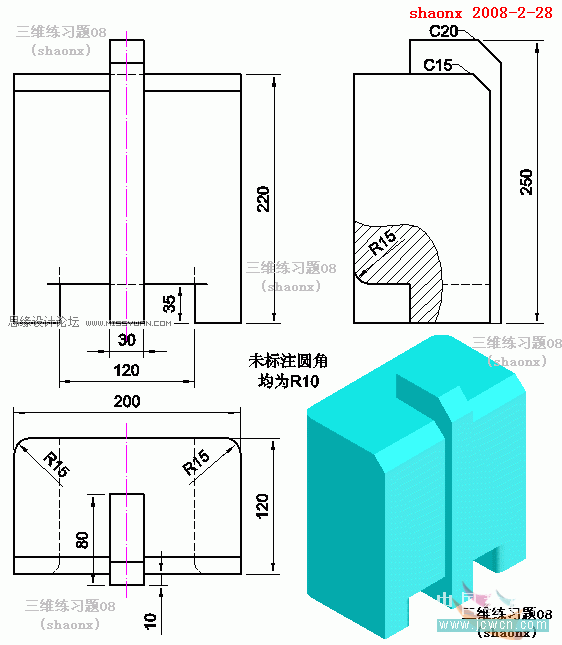

本題主要是介紹：

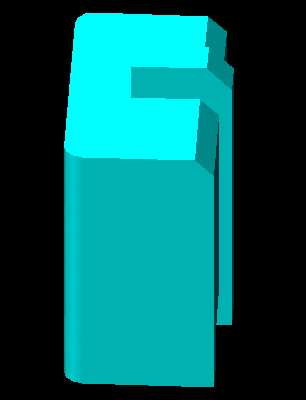

1、用“多邊形”拉伸成三維實體。
2、倒角、圓角命令的運用。

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

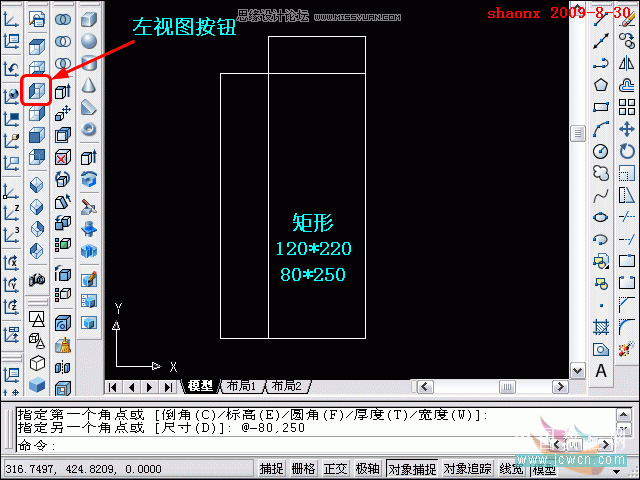

1、打開CAD，點擊“左視圖”按鈕，進入到左視圖界面。
如圖，在界面里畫2個矩形。尺寸分別為：120*220、80*250。

2、打開“正交”，用移動命令，將80*250的矩形往右邊平移10。

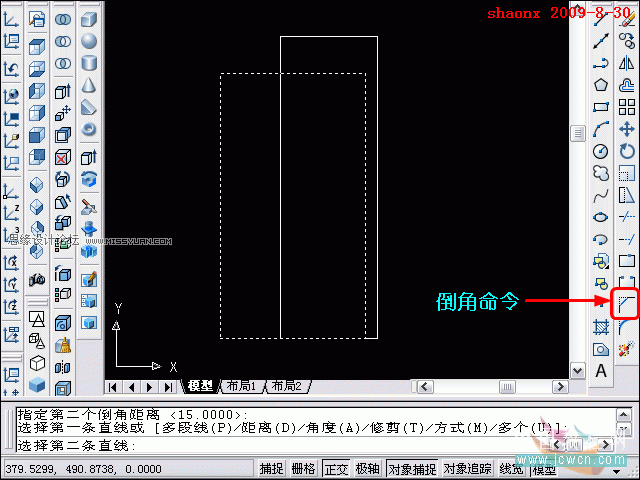

3、點擊“倒角”命令，對120*220的矩形的右上角作15*15的倒角。
