4、矩形120*220的矩形倒完角后見下圖。再點擊“倒角”命令，對80*250的矩形的右上角作20*20的倒角。

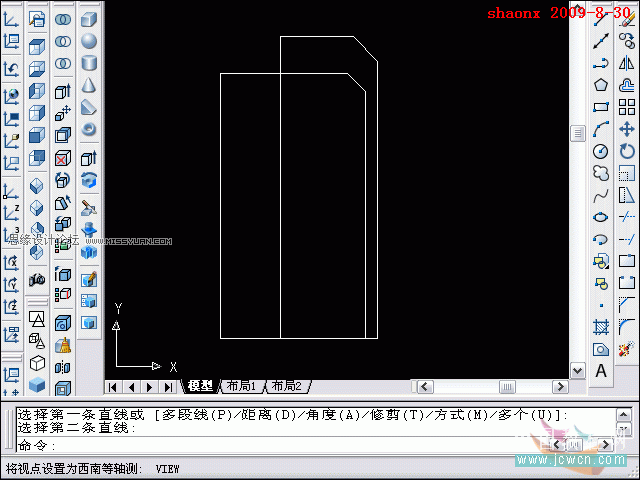

5、平面圖形畫好了，見下圖。

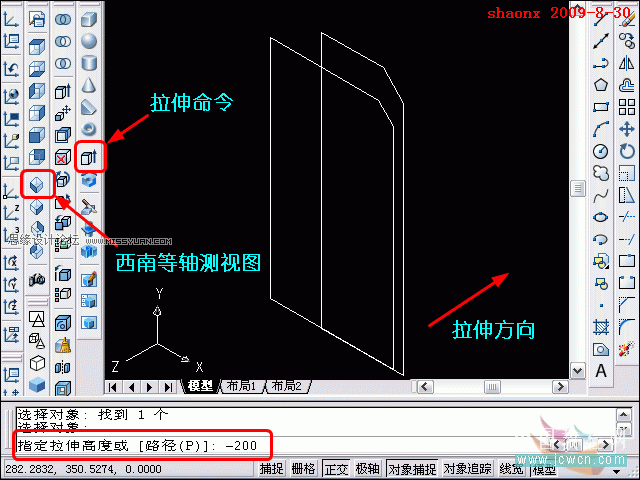

6、點擊“西南等軸測視圖”按鈕，圖形轉到“西南視圖”。用“拉伸”命令，先拉伸120*220的矩形，拉伸距離為200，注意UCS坐標的Z軸方向，由于是逆向拉伸，故輸入的數值為負數。

7、用“拉伸”命令，再拉伸80*250的矩形，拉伸距離為30，同樣是逆向拉伸，故輸入的數值還是為負數。

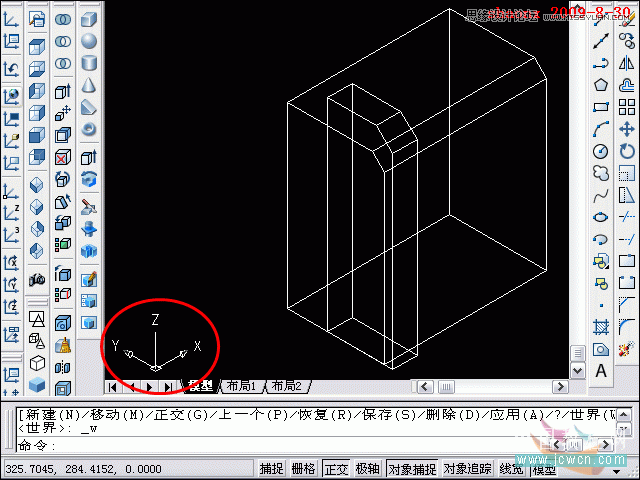

8、拉伸完成后見下圖。為了接下來的實體移動操作，需要轉換一下UCS的坐標，請注意，現在的UCS坐標中。對應底部平面的是 XZ 平面。待會移動后再注意看變化，點擊“世界UCS”按鈕。

9、現在再看下圖的UCS坐標，對應底部平面的已經轉換成 XY 平面。這樣，那個小實體就可以沿著底部前后左右移動了。
