AutoCAD教程：拉升,倒角,圓角制作方法(4)
文章來源于 中國教程網論壇，感謝作者 shaonx 給我們帶來經精彩的文章！設計教程/設計教程/AutoCAD教程2010-07-08
15、現在，開始倒圓角。點擊倒圓角按鈕，選擇一條邊，輸入需要圓角的半徑R15。 16、倒圓角的半徑確定后，就可以選擇需要倒圓角的邊，本題倒圓角R15一共是三條邊，如下圖所示。 17、接著，和前一樣，再次倒圓角。點

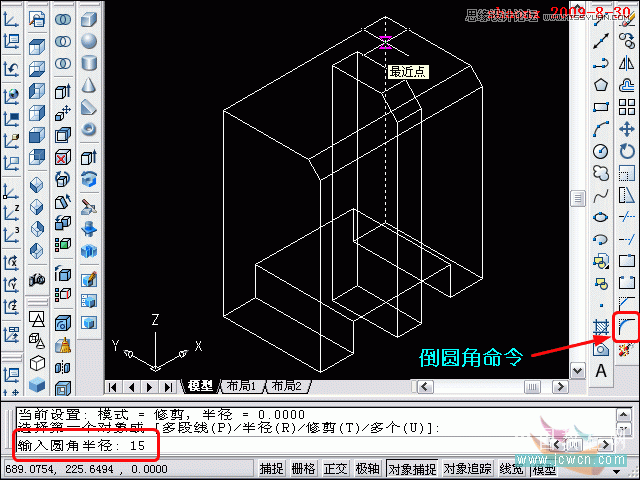

15、現在，開始倒圓角。點擊“倒圓角”按鈕，選擇一條邊，輸入需要圓角的半徑R15。

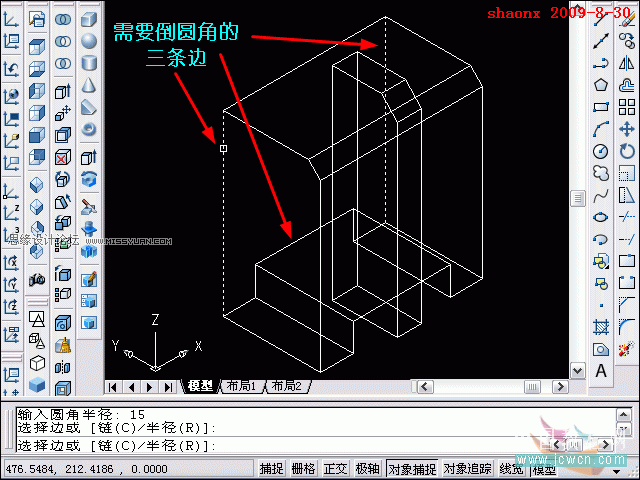

16、倒圓角的半徑確定后，就可以選擇需要倒圓角的邊，本題倒圓角R15一共是三條邊，如下圖所示。

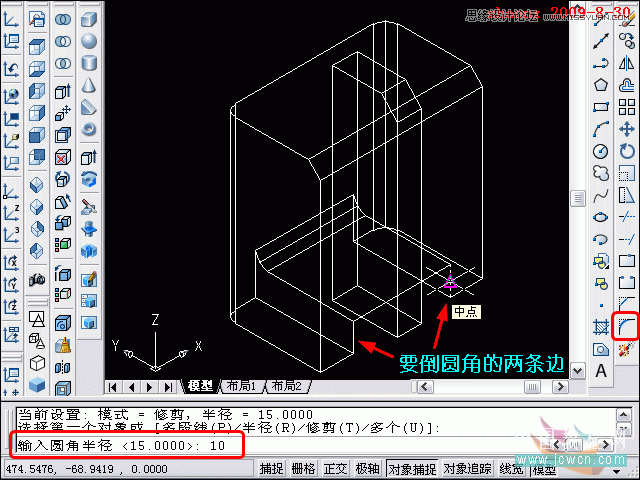

17、接著，和前一樣，再次倒圓角。點擊“倒圓角”按鈕，選擇一條邊，輸入需要圓角的半徑R10，再選中要倒圓角的兩條邊。
18、倒好圓角的圖形，見下圖。

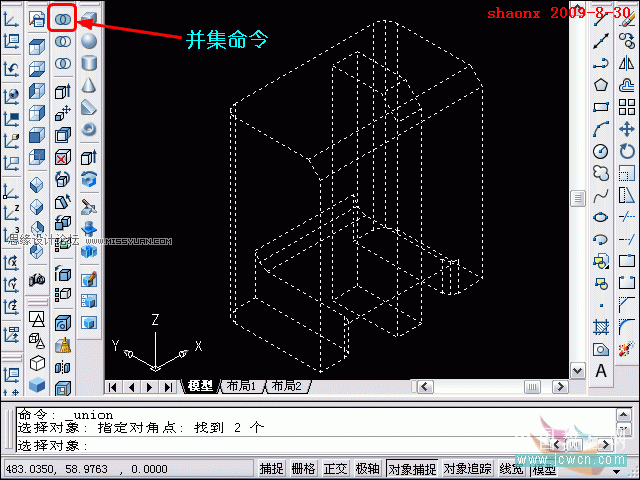

19、點擊“并集”按鈕，選擇全部圖形后，回車確認，這樣，整個圖形就合為一體了。

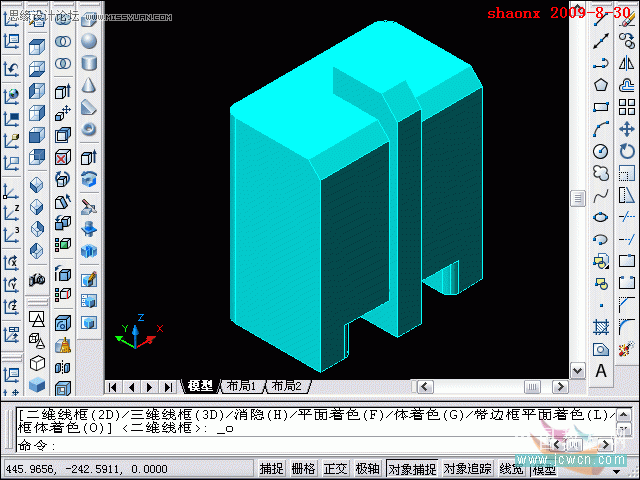

20、全部繪制完成后，最后，點擊菜單“視圖”，選擇其中的“著色”→“體著色”，看看所繪制的三維實體的著色圖。
進入論壇參與討論和交作業：http://www.missyuan.com/viewthread.php?tid=467134
-
