AutoCAD建模教程:繪制八心八箭的鉆石(4)

文章來源于 中國教程網,感謝作者 newdhj 給我們帶來經精彩的文章!
設計教程/設計教程/AutoCAD教程2011-01-24
24、與上次對稱:以7、5、1做成三角面;以7點位基點縮放2.2倍;拉伸;傾斜角(T):315;拉伸的高度:2 25、同樣以中心線環形陣列8個,差集。完成第五面的切割 26、回到主視圖。以鉆石體的外圓剖切開,上半體向上移動0.7

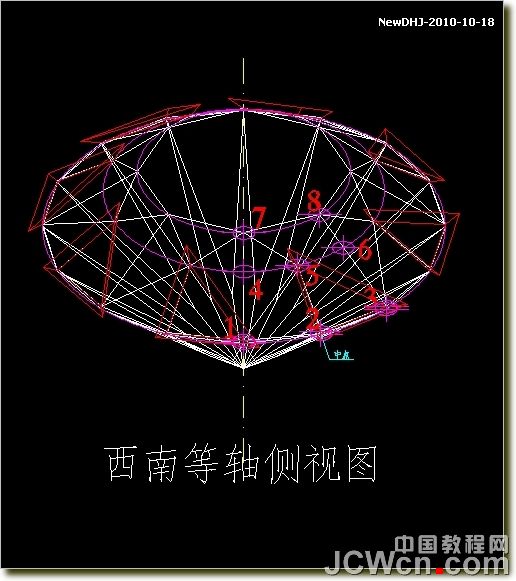

24、與上次對稱:以7、5、1做成三角面;以“7”點位基點縮放2.2倍;拉伸;傾斜角(T):315;拉伸的高度:2

AutoCAD建模教程:繪制八心八箭的鉆石

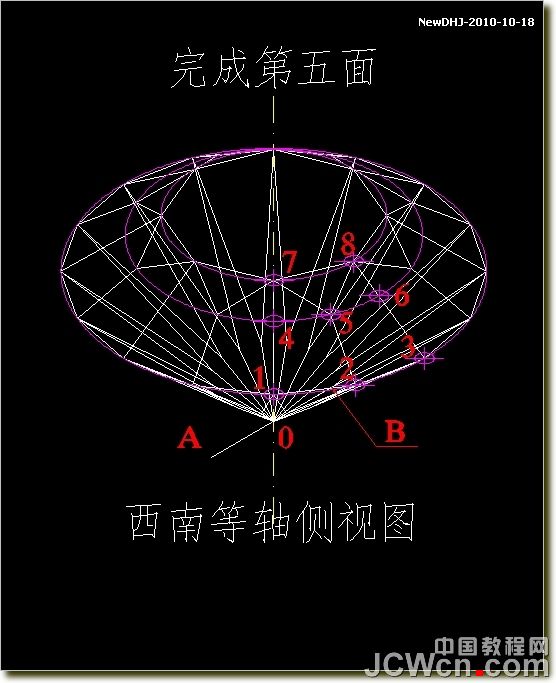

25、同樣以中心線環形陣列8個,差集。完成第五面的切割

AutoCAD建模教程:繪制八心八箭的鉆石

AutoCAD建模教程:繪制八心八箭的鉆石

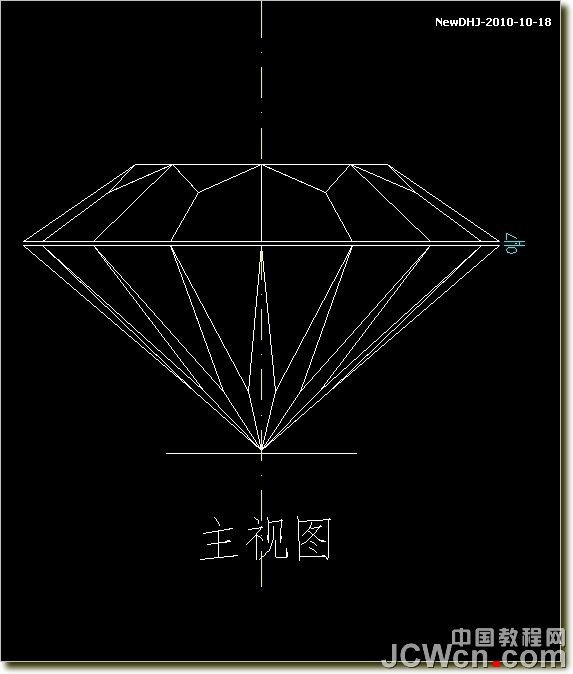

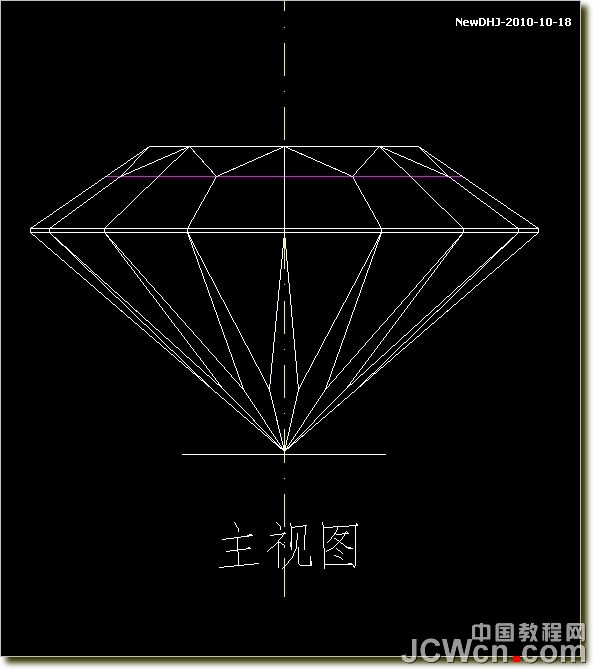

26、回到主視圖。以鉆石體的外圓剖切開,上半體向上移動0.7

AutoCAD建模教程:繪制八心八箭的鉆石

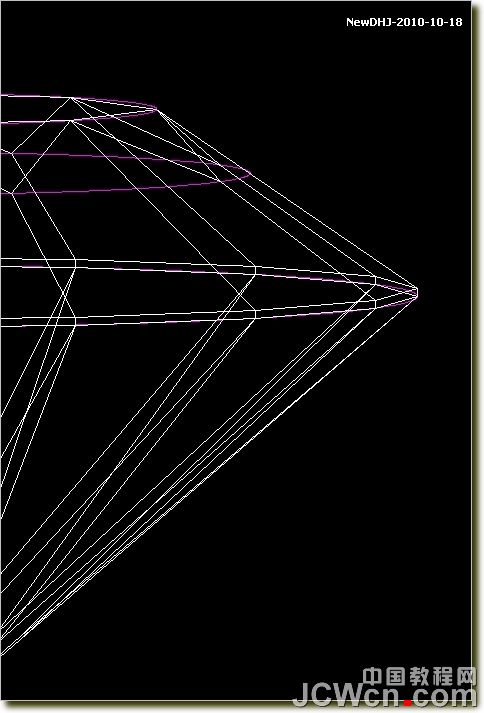

27、截平面拉伸0.7。全部并集

AutoCAD建模教程:繪制八心八箭的鉆石

AutoCAD建模教程:繪制八心八箭的鉆石

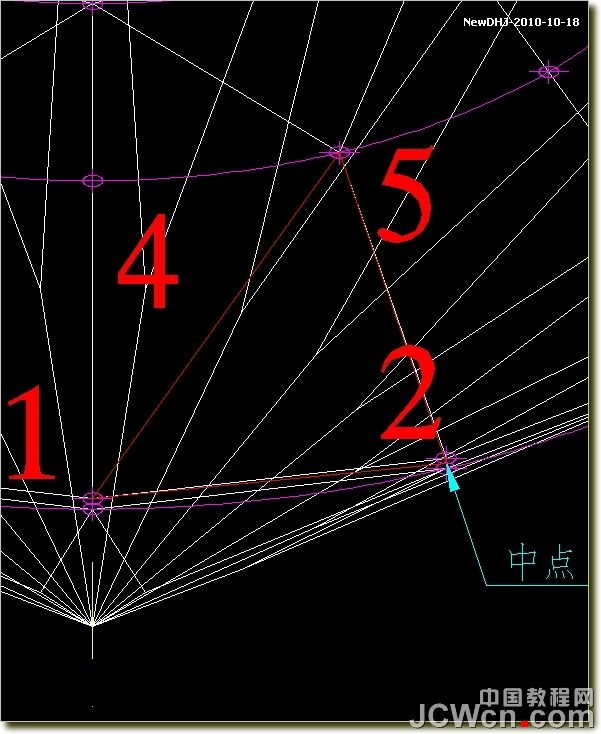

28、以5、1、及點位“2”移動位置后的中點做成三角

AutoCAD建模教程:繪制八心八箭的鉆石

29、拉伸;傾斜角(T):315;拉伸的高度:2

AutoCAD建模教程:繪制八心八箭的鉆石

30、以中心線環形陣列8個

AutoCAD建模教程:繪制八心八箭的鉆石

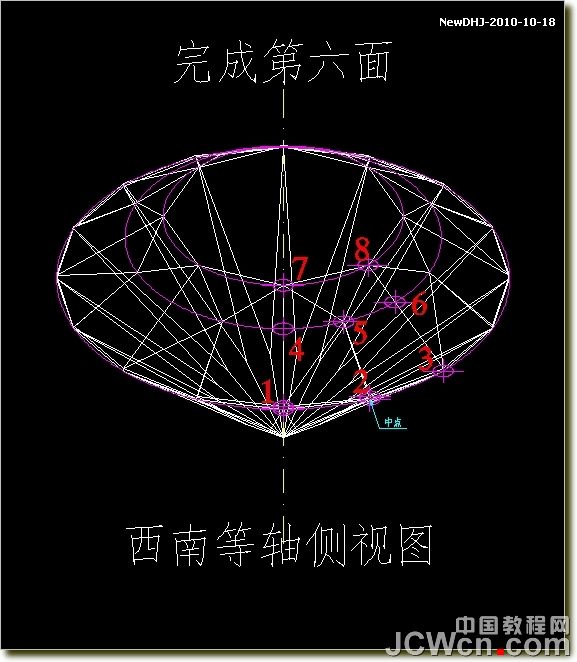

31、差集。完成第六面的切割

AutoCAD建模教程:繪制八心八箭的鉆石

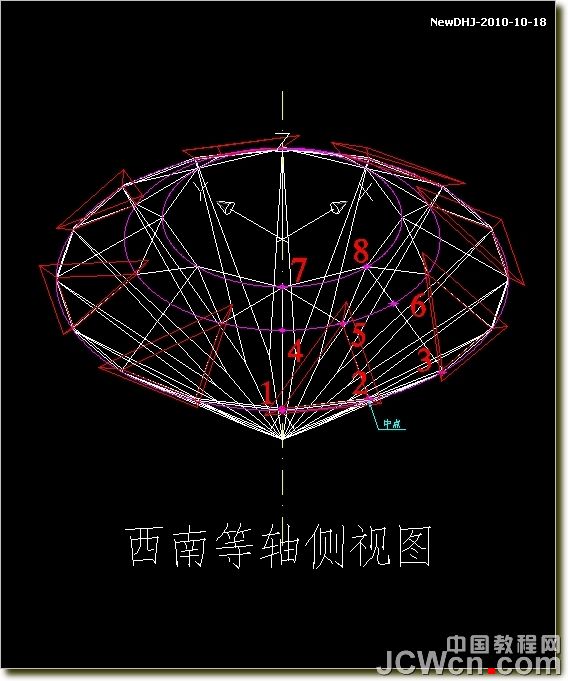

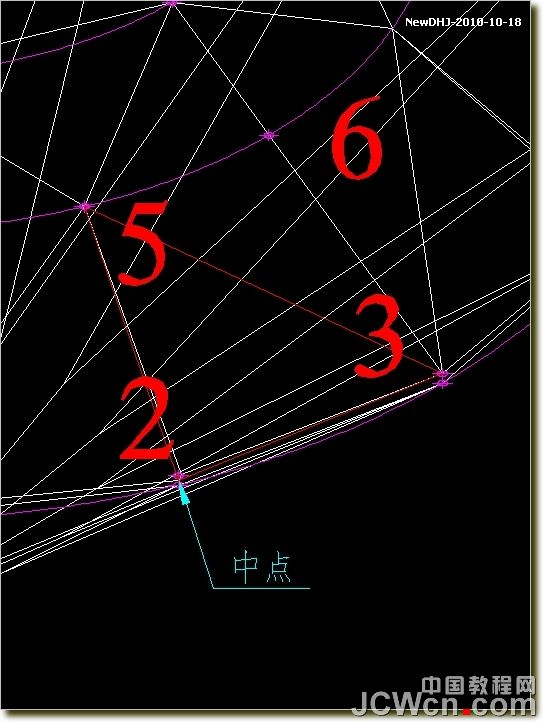

32、與上次對稱:以5、3、及點位“2”移動位置后的中點做成三角面

AutoCAD建模教程:繪制八心八箭的鉆石

33、拉伸;傾斜角(T):315;拉伸的高度:2,以中心線環形陣列8個

AutoCAD建模教程:繪制八心八箭的鉆石

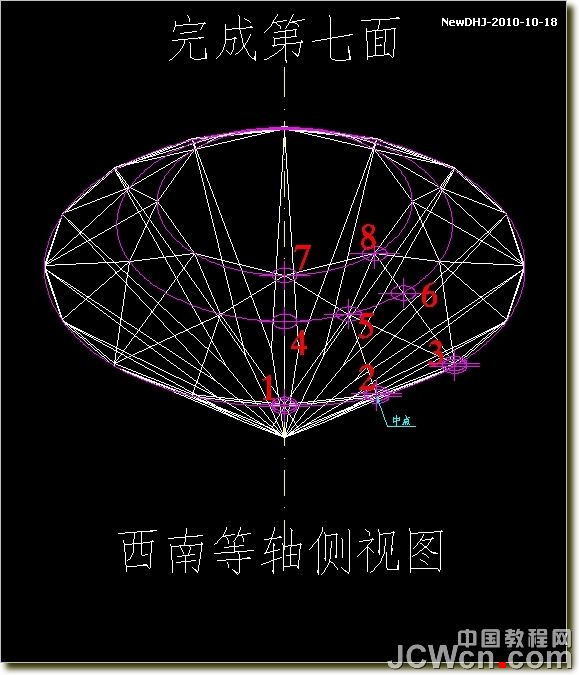

34、差集。完成第七面的切割。作圖已經完成

AutoCAD建模教程:繪制八心八箭的鉆石

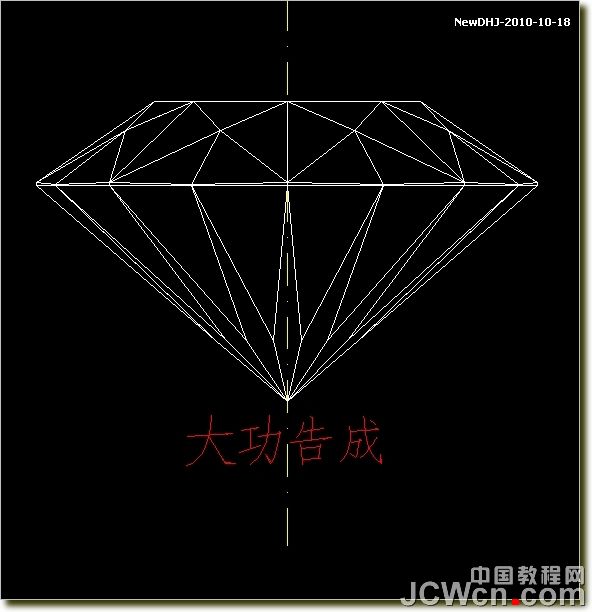

35、清理一下,大功告成。

AutoCAD建模教程:繪制八心八箭的鉆石

AutoCAD建模教程:繪制八心八箭的鉆石

AutoCAD建模教程:繪制八心八箭的鉆石
