AutoCAD三維教程：南非世界杯足球的畫法及渲染(2)
文章來源于 中國教程網論壇，感謝作者 newdhj 給我們帶來經精彩的文章！設計教程/設計教程/AutoCAD教程2010-07-08
11、切換到左視圖，Z軸矢量定位，保存當前UCS名為01（如圖） 12、還是Z軸矢量定位UCS方向，保存當前UCS名為02（如圖） 13、回到左視圖以中心線垂直鏡像四條線（為了看清楚我改用綠線） 14、命令：ucsman（也可點 命

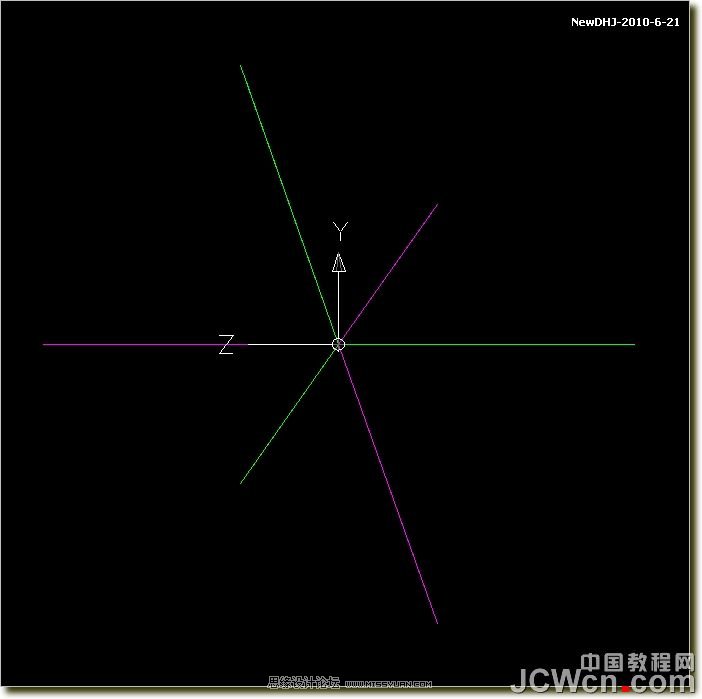

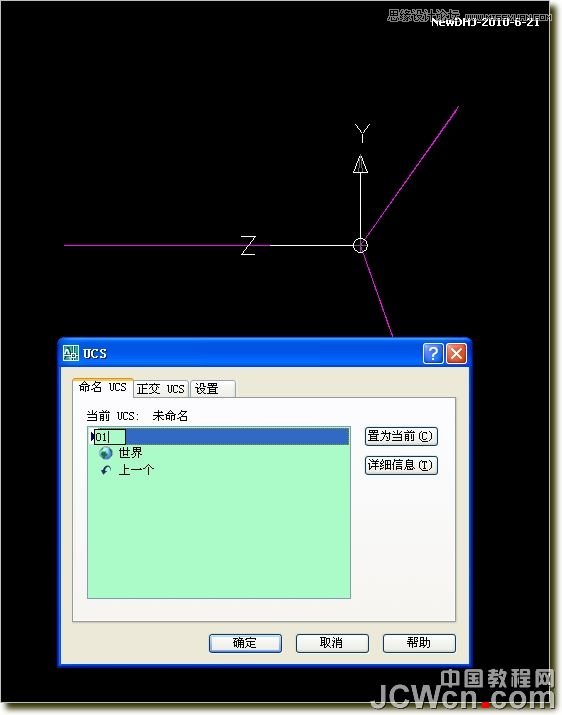

11、切換到左視圖，Z軸矢量定位，保存當前UCS名為01（如圖）

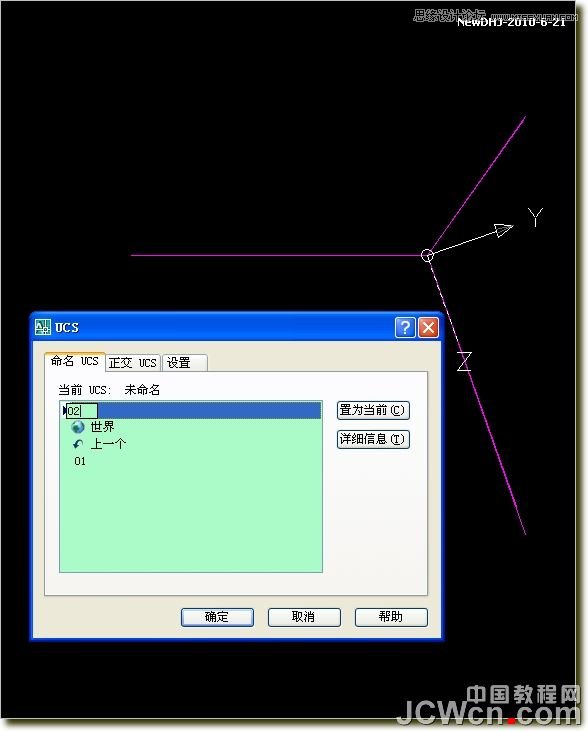

12、還是Z軸矢量定位UCS方向，保存當前UCS名為02（如圖）

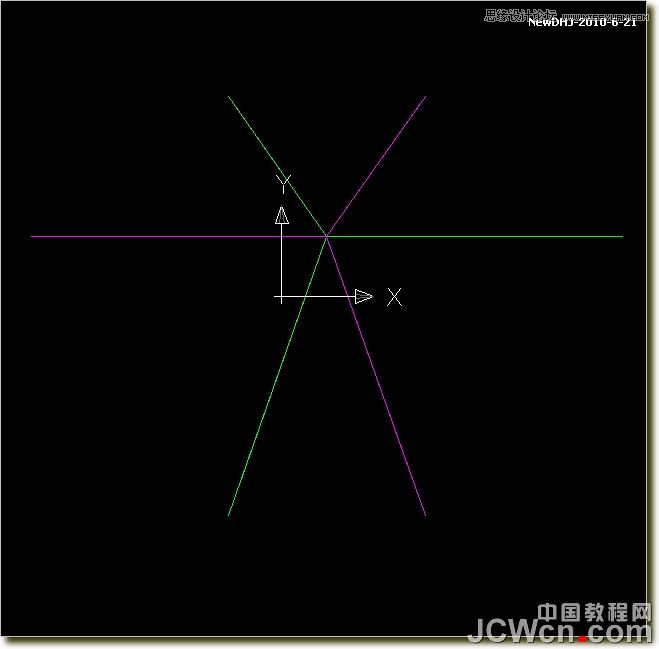

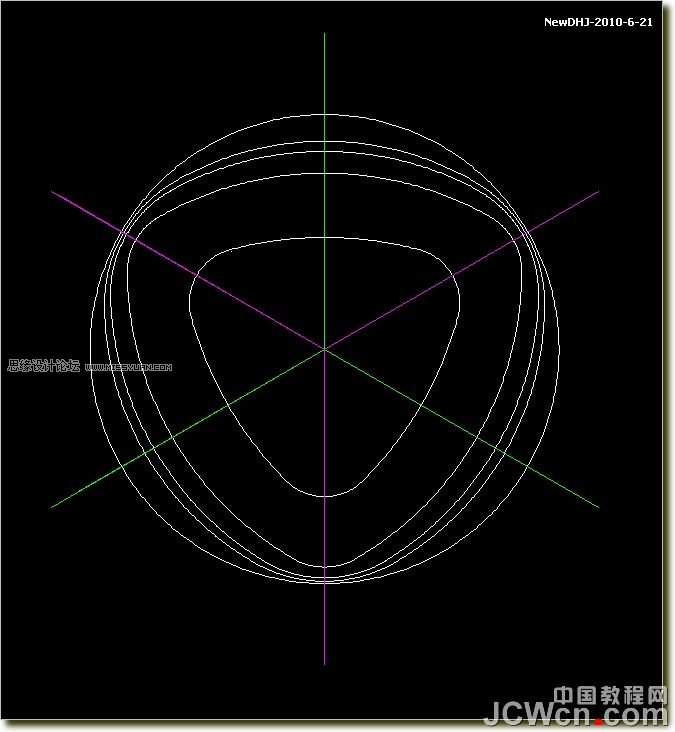

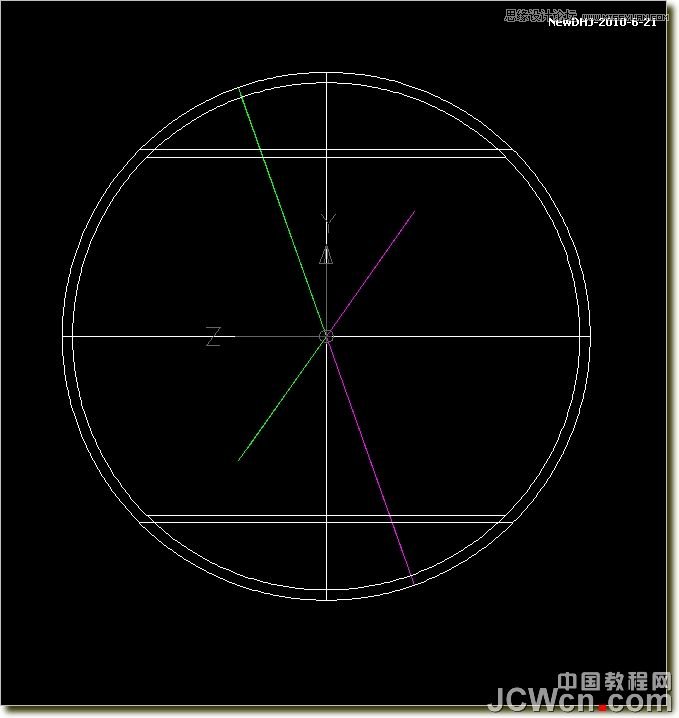

13、回到左視圖以中心線垂直鏡像四條線（為了看清楚我改用綠線）

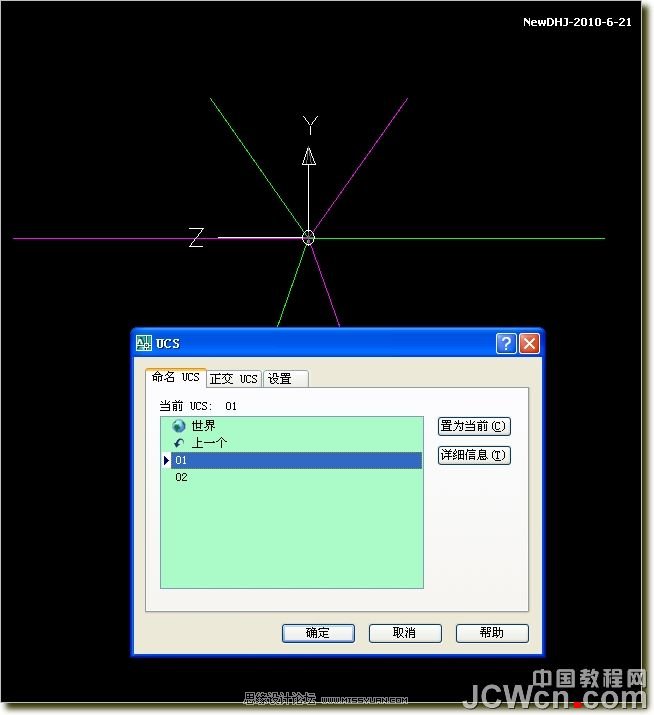

14、命令：ucsman（也可點 命名 ucs 圖標）切換當前 UCS為01
15、四條綠線以Z軸旋轉60°

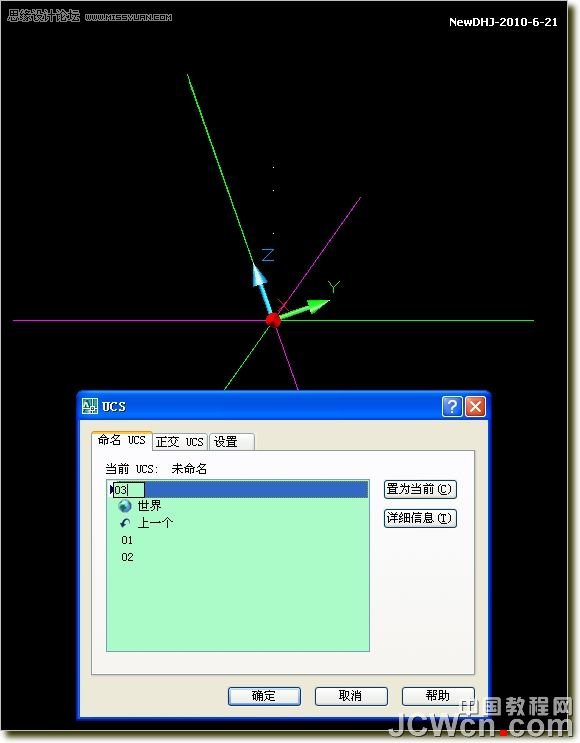

16、Z軸矢量定位UCS方向，保存當前UCS名為03（如圖）

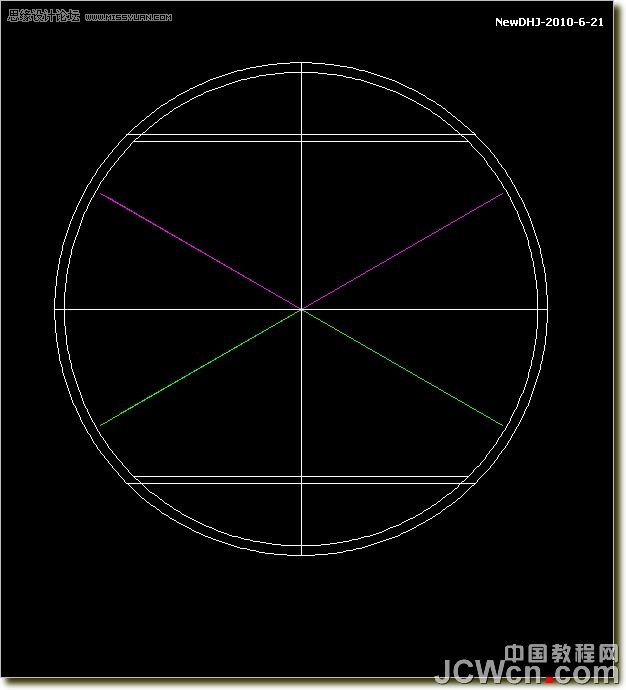

17、以球心為中心以任一條中心線為半徑畫球，再同樣畫一個略小點的球，差集成一空心球
18、切換回主視圖

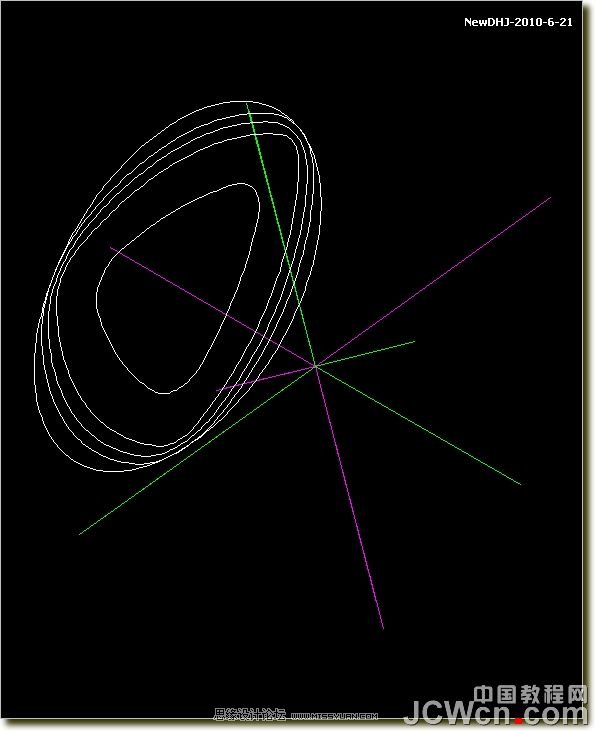

19、把球體的圖層關閉。然后設置一“圖形層”，畫上自己喜歡的平面圖，做成面域或閉合線。
20、切換到西南等軸測視圖

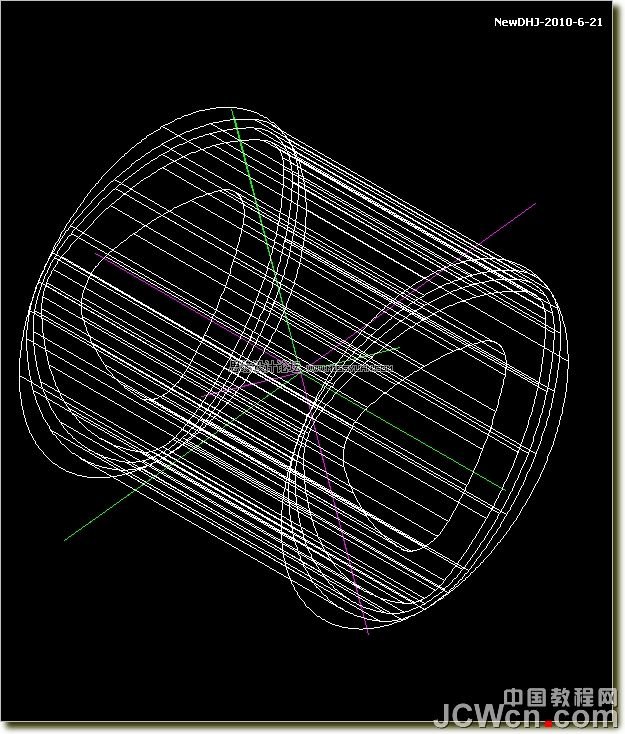

21、拉伸成實體
-
