AutoCAD三維教程：南非世界杯足球的畫法及渲染(3)
文章來源于 中國教程網論壇，感謝作者 newdhj 給我們帶來經精彩的文章！設計教程/設計教程/AutoCAD教程2010-07-08
22、打開球體的圖層，切換到左視圖，調整好位置 23、在原地復制了5個球體，命令：CO鼠標指定球體回車鼠標任意點一下并拖動位置輸入：0回車0回車，反復5次連續兩次回車結束復制操作，分別與拉伸的圖案實體交集 24、

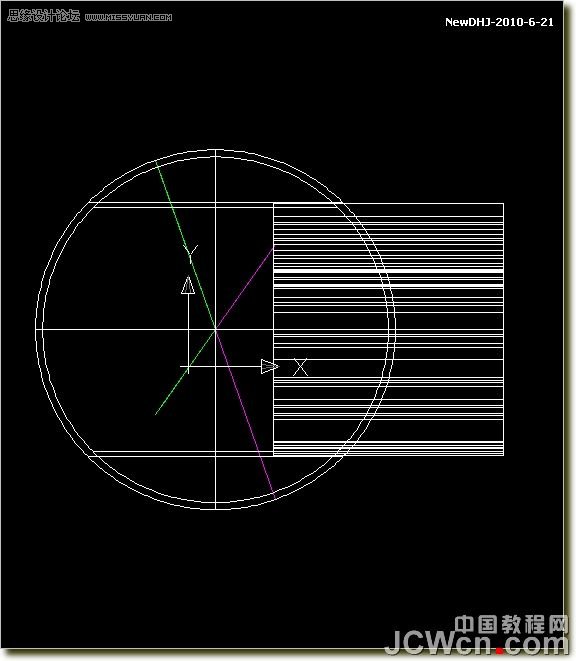

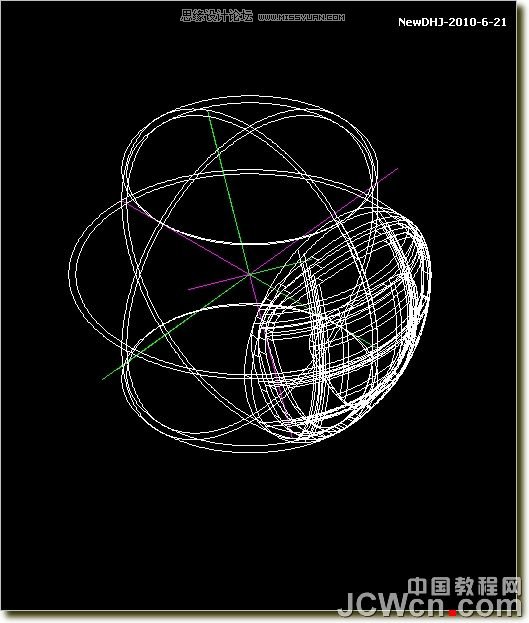

22、打開球體的圖層，切換到左視圖，調整好位置

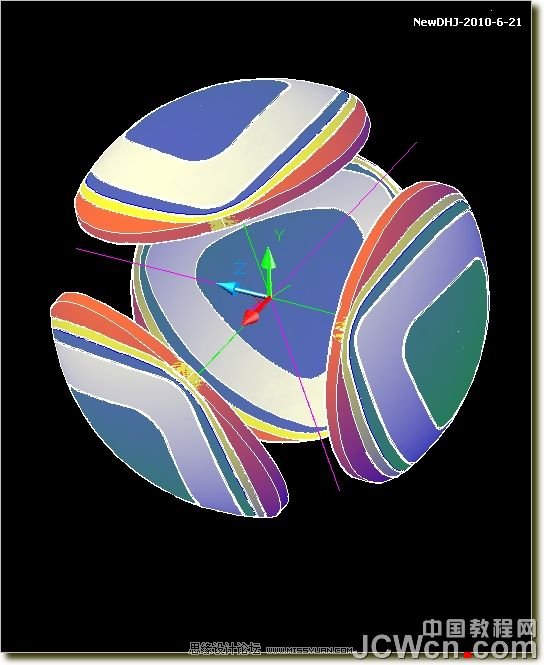

23、在原地復制了5個球體，命令：CO——鼠標指定球體——回車——鼠標任意點一下并拖動位置——輸入：0——回車——0——回車，反復5次連續兩次回車結束復制操作，分別與拉伸的圖案實體交集

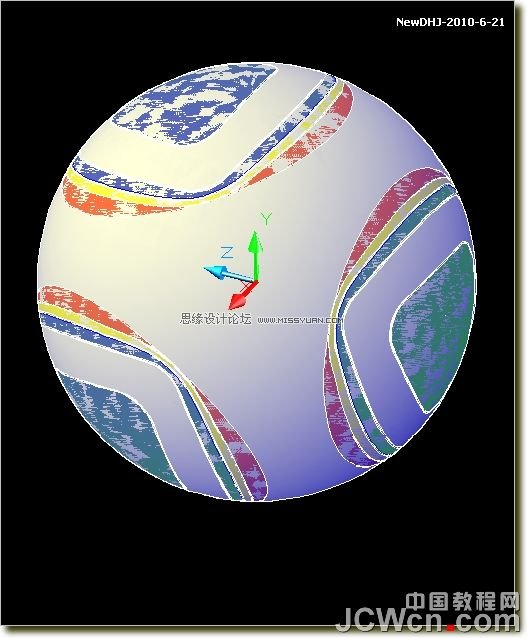

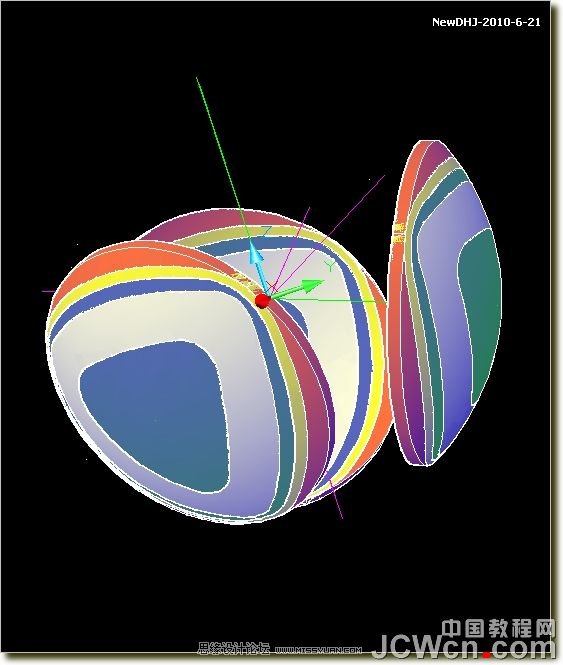

24、關閉球體的圖層，同樣方法原地復制中間的四個圖形，然后逐個差集，倒圓角。

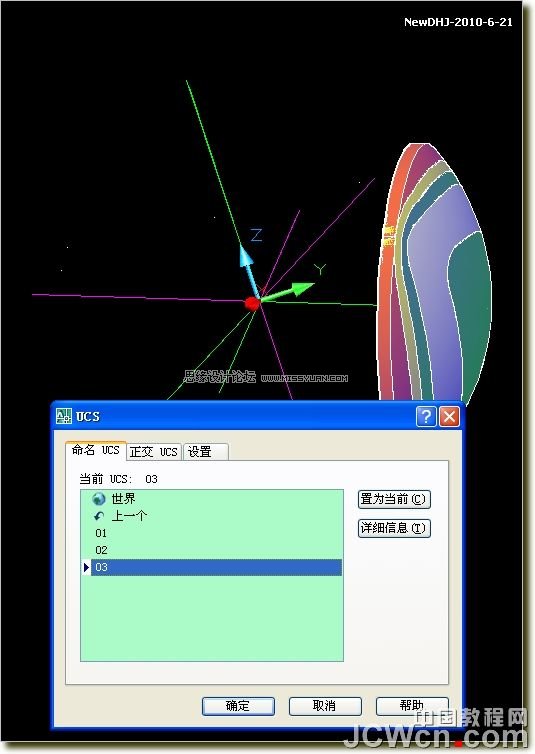

25、命令：ucsman切換當前 UCS為03
26、Z軸環形陣列3個

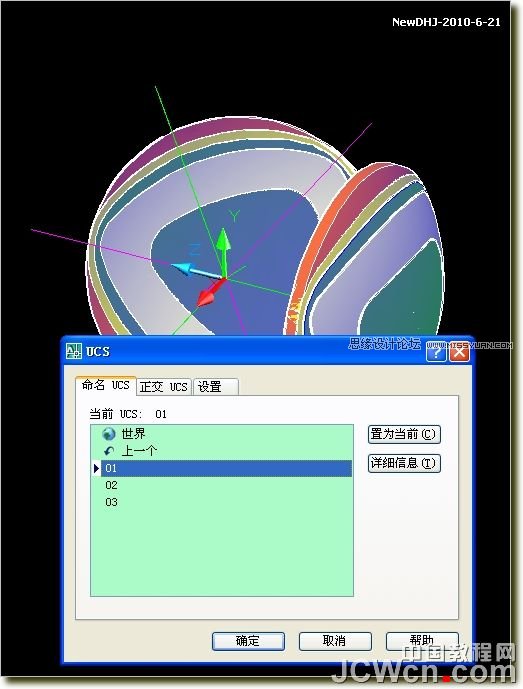

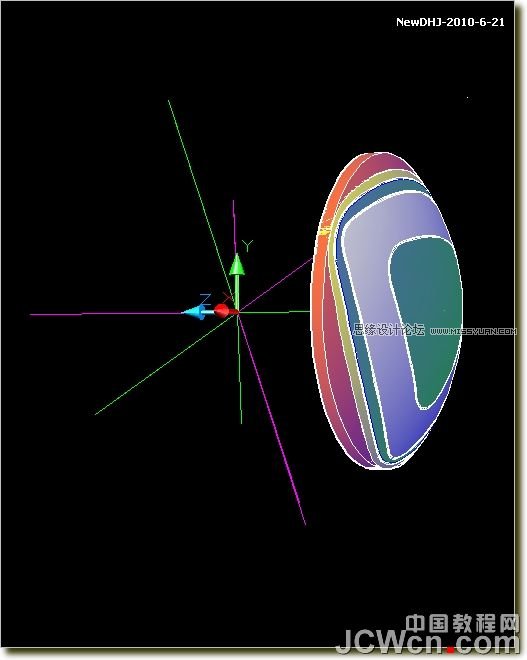

27、ucsman切換當前 UCS為01，刪除一個圖形
28、其中邊上的 圖形Z軸環形陣列3個
29、原地復制四個圖形外圈兩個實體，打開球體的圖層

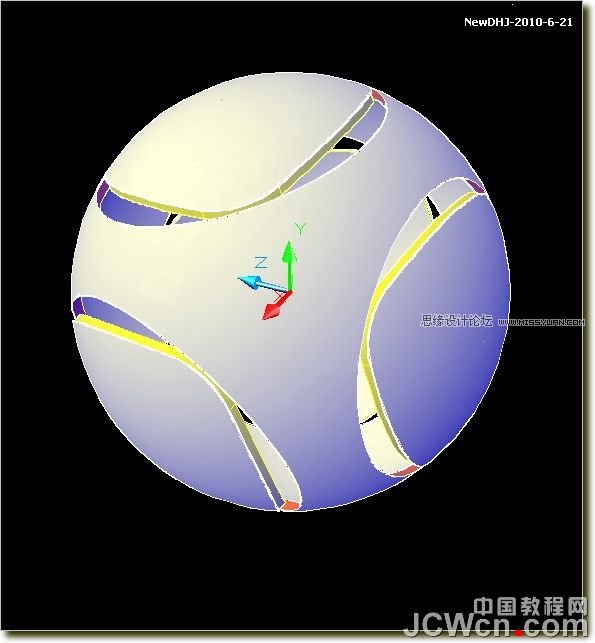

30、差集，關閉圖形層

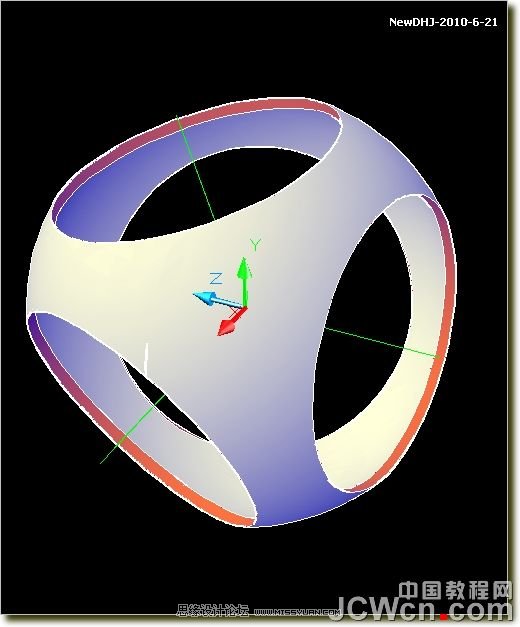

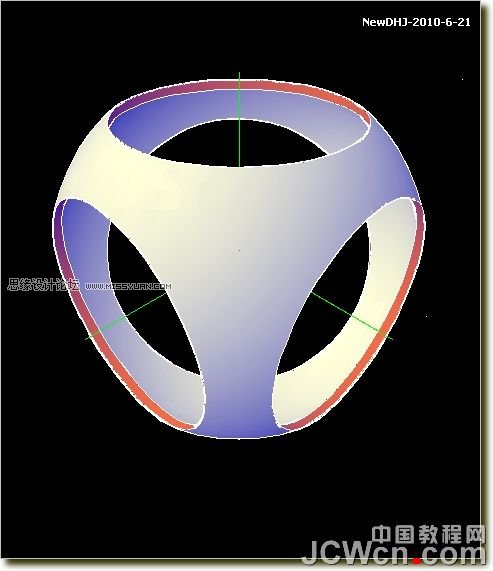

31、分割，刪除中間的圖形

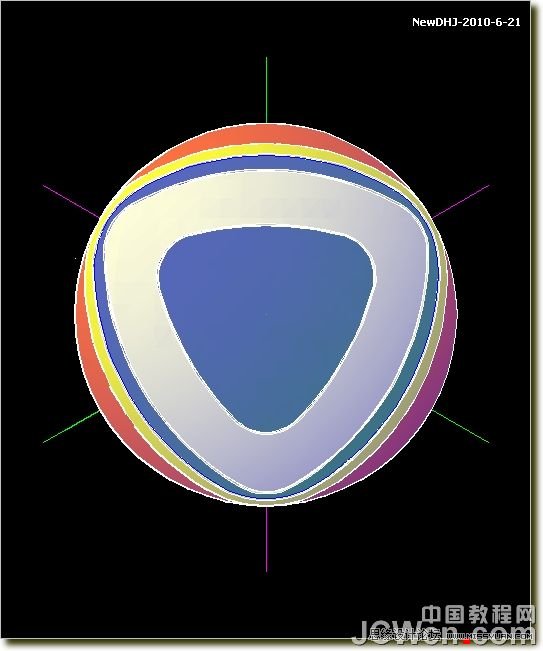

32、切換到后視圖
-
